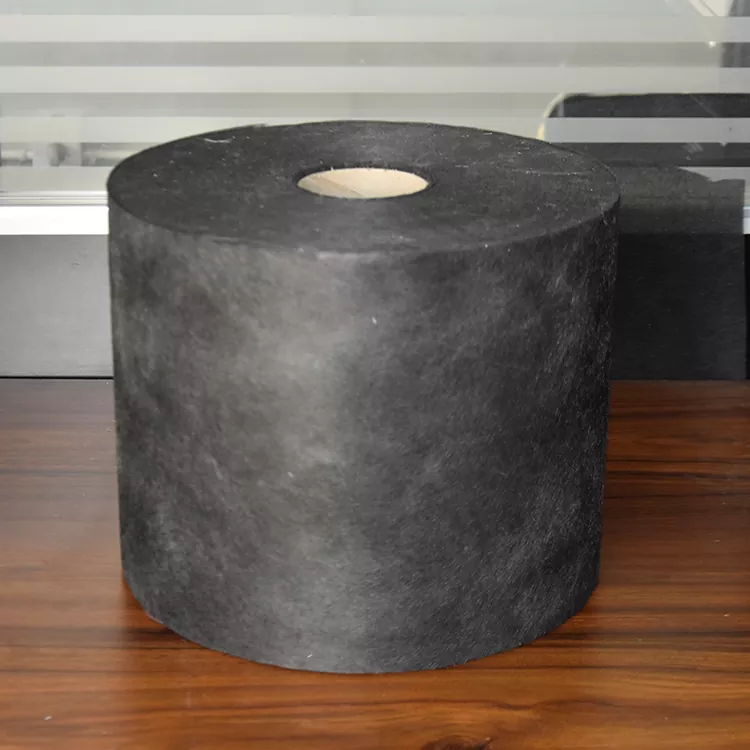

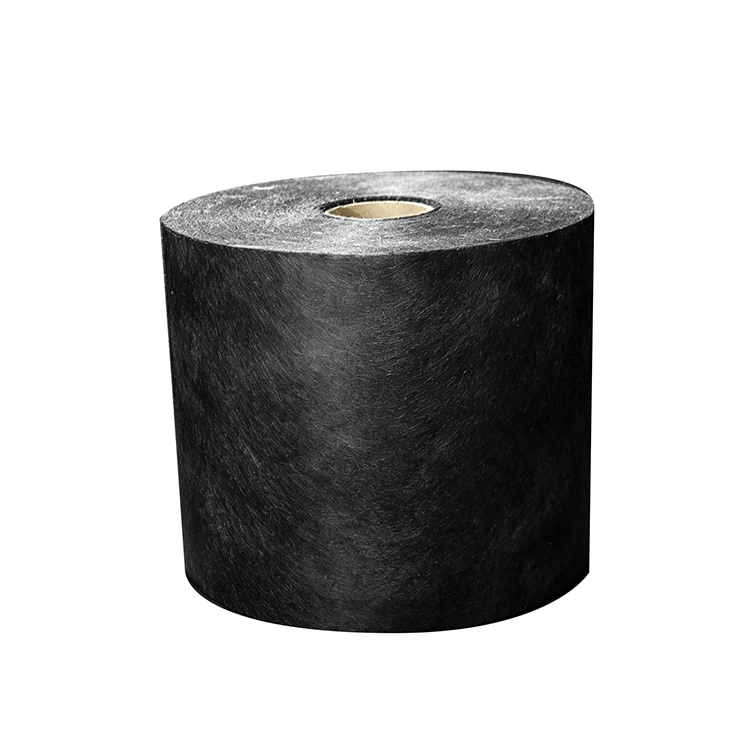

Przemysłowa mata powierzchniowa z włókna węglowego

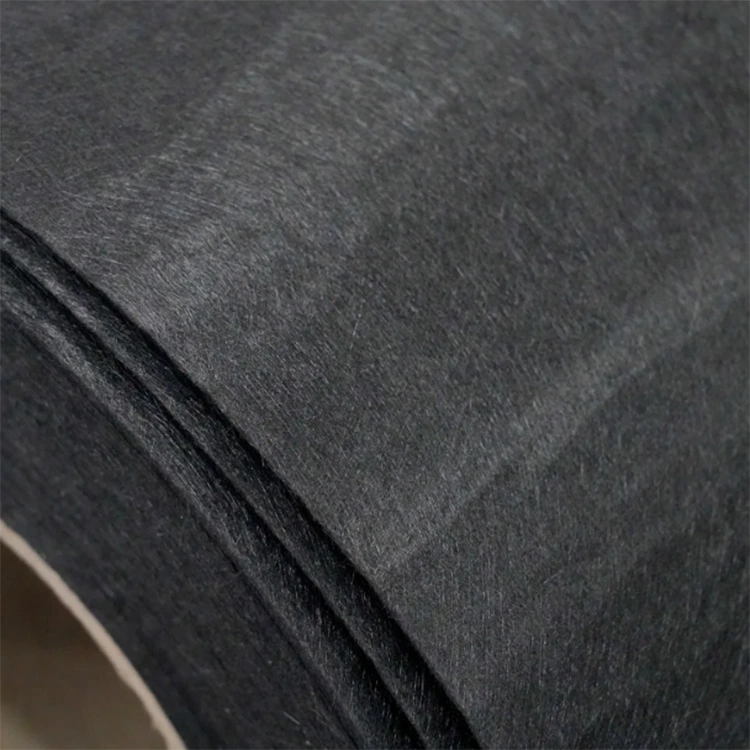

Przemysłowa mata powierzchniowa z włókna węglowego to włókninowy materiał kompozytowy wykonany z ciętego włókna węglowego na bazie poliakrylonitrylu. Włókna są rozmieszczone w macie, a nie ułożone jako ciągłe przędze w ustalonych kierunkach. Konstrukcja ta stosowana jest głównie jako warstwa wierzchnia lub wzmocnienie wtórne w laminacie kompozytowym.

Strukturę włókniny łatwiej jest umieścić na zakrzywionych i nieregularnych profilach niż w przypadku stałego wzoru tkanego. Żywica wprowadzana podczas laminowania przechodzi przez siatkę włókien i wiąże matę z otaczającymi ją warstwami kompozytu. Zachowanie gotowego laminatu zależy od żywicy, zawartości włókien, układu warstw i warunków utwardzania, a nie od samej maty powierzchniowej.

W przypadku formowanych części kompozytowych wybór materiału zwykle rozpoczyna się od funkcji gotowej warstwy. Wygląd powierzchni, pokrycie podstawowego zbrojenia, geometria części, wymagania elektryczne i wybrany proces formowania mogą mieć wpływ na wymaganą specyfikację.

Jak działa włókninowa warstwa powierzchniowa

Pokrycie powierzchni

Tkanina z włókna węglowego ma rozpoznawalny wzór przędzy. Pocięte włókna w macie włókninowej tworzą bardziej nieregularną strukturę powierzchni, co może pomóc w zakryciu tekstury zbrojenia znajdującego się pod spodem. Wynikowy wygląd nadal zależy od rodzaju żywicy, jej rozmieszczenia, utwardzania, szlifowania, powlekania i innych operacji wykończeniowych.

Zgodność podczas laminowania

Włókna nie są utrzymywane w ustalonym układzie osnowy i wątku. Pozwala to na umieszczenie materiału na zakrzywionych odcinkach, narożnikach, przejściach i innych uformowanych profilach bez podążania za kierunkową strukturą tkaniny.

Pozycja w laminacie

Mata powierzchniowa jest zwykle stosowana jako część laminatu, a nie jako główne wzmocnienie konstrukcyjne. Jego udział w gotowym elemencie zależy od miejsca jego umieszczenia, sposobu połączenia z sąsiednimi warstwami i sposobu zaprojektowania całego laminatu.

Wybór materiału na gotowy komponent

Ten sam materiał powierzchniowy może być stosowany w różnych produktach kompozytowych, ale powód jego użycia nie zawsze jest taki sam. Zastosowanie, konstrukcję laminatu, środowisko pracy i proces produkcyjny należy rozpatrywać łącznie.

W przypadku komponentów przeznaczonych do użytku chemicznego mata z włókna węglowego stanowi tylko jedną część konstrukcji. Odporność chemiczną należy określić na podstawie całego laminatu, uwzględniając układ żywicy, środowisko chemiczne, stężenie, temperaturę, czas ekspozycji i grubość laminatu.

W zastosowaniach elektrycznych włókno węglowe zapewnia przewodność elektryczną w materiale. To, czy ta przewodność jest wystarczająca dla konkretnego projektu ekranowania lub uziemienia, zależy od styku włókien, ciągłości warstwy, punktów połączeń, geometrii komponentów i kompletnego projektu elektrycznego.

Rozważania dotyczące przetwarzania i specyfikacji

Na podstawie samej nazwy produktu nie można określić odpowiedniej specyfikacji. Zamierzony proces formowania i gotowa część zwykle stanowią punkt wyjścia do wyboru materiału.

Kompatybilność z żywicą

Systemy żywic epoksydowych, poliestrowych, winyloestrowych i innych różnią się lepkością, zachowaniem podczas zwilżania, temperaturą utwardzania i końcowymi właściwościami matrycy. Czynniki te wpływają na sposób, w jaki mata z ciętych włókien zostaje zintegrowana z laminatem.

Proces formowania

Ręczne układanie, obróbka wspomagana próżniowo, formowanie tłoczne i inne procesy kompozytowe stawiają różne wymagania w zakresie obsługi materiału i penetracji żywicy. Wymaganą konfigurację maty należy rozważyć łącznie ze sposobem produkcji.

Geometria części

Płaskie panele, głębokie krzywizny, wąskie narożniki i złożone profile formowane mogą wymagać różnych ustawień cięcia i pozycjonowania. Dlatego wymagania dotyczące szerokości i długości powinny opierać się na rzeczywistych wymiarach komponentów, a nie wybierać je wyłącznie ze standardowych rozmiarów rolek.

Wykończenie powierzchni

Opcje błyszczące, matowe i półpołyskowe można stosować w zależności od wymagań dotyczących produktu końcowego. Na wygląd po utwardzeniu wpływa mata, rozmieszczenie żywicy, powierzchnia formy, warunki utwardzania i późniejsze wykończenie.

Przemysłowe zastosowania kompozytowe

Rury, zbiorniki i urządzenia technologiczne z FRP

Materiał może stanowić część laminatu stosowanego w rurach, zbiornikach, pojemnikach na chemikalia i innym sprzęcie FRP. W przypadku tych produktów warstwę wierzchnią i wzmocnienie konstrukcyjne należy projektować oddzielnie, zgodnie z warunkami użytkowania.

Obudowy elektryczne i elektroniczne

Przewodzący charakter włókna węglowego sprawia, że ​​jest to materiał odpowiedni do wybranych obudów i obudów kompozytowych. Tam, gdzie wymagane jest ekranowanie elektromagnetyczne lub RF, skuteczność ekranowania należy sprawdzić na gotowej obudowie, a nie wyciągać wnioski na podstawie samej suchej maty.

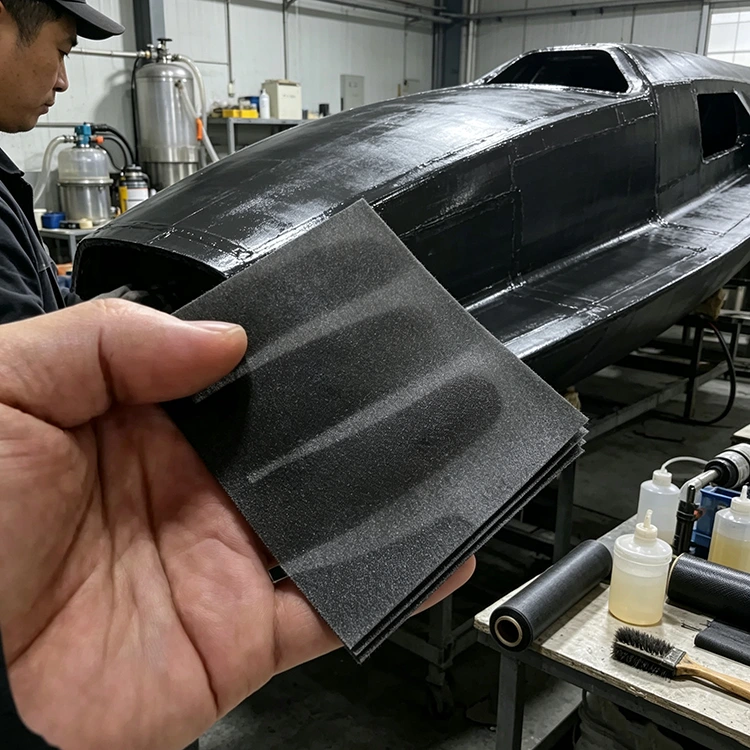

Części samochodowe i formowane

W przypadku części samochodowych i innych formowanych kompozytów można zastosować warstwę powierzchniową z włókniny węglowej, gdzie należy uwzględnić łącznie wygląd, geometrię, wagę i konstrukcję laminatu. Rzeczywiste położenie materiału powinno być zgodne z projektem komponentu.

Produkty sportowe i przemysłowe

Materiał można także włączyć do wybranego sprzętu sportowego, osłon, obudów i innych formowanych produktów kompozytowych. Przed rozpoczęciem produkcji należy ustalić masę powierzchniową, grubość, wykończenie powierzchni i metodę przetwarzania.

Dostępne specyfikacje

Informacje o produkcji i dostawach

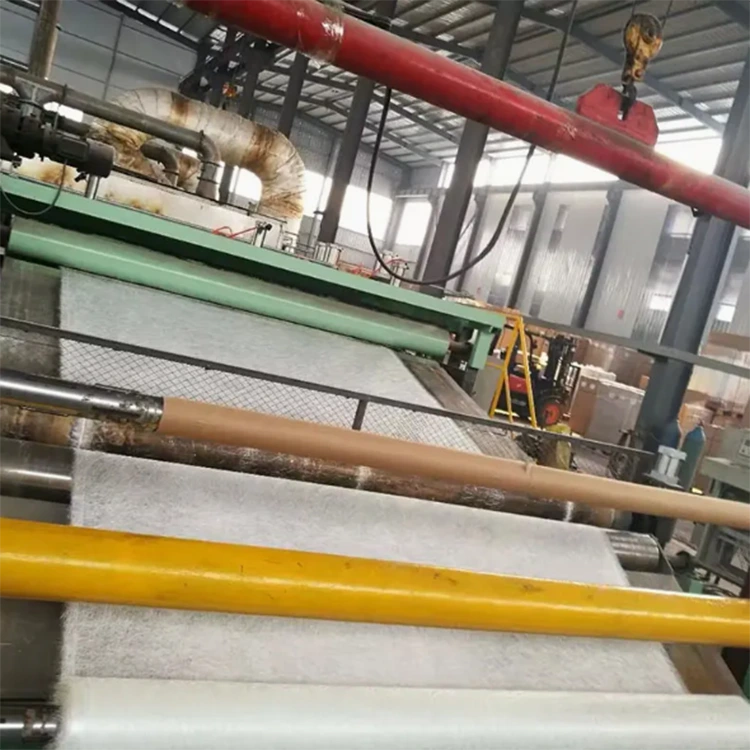

Yuruis zajmuje się produkcją materiałów kompozytowych z włókien od 2017 roku. Jej asortyment obejmuje materiały z włókna węglowego, materiały z włókna szklanego i produkty powiązane z FRP, a produkcja odbywa się w Taizhou w prowincji Jiangsu w Chinach.

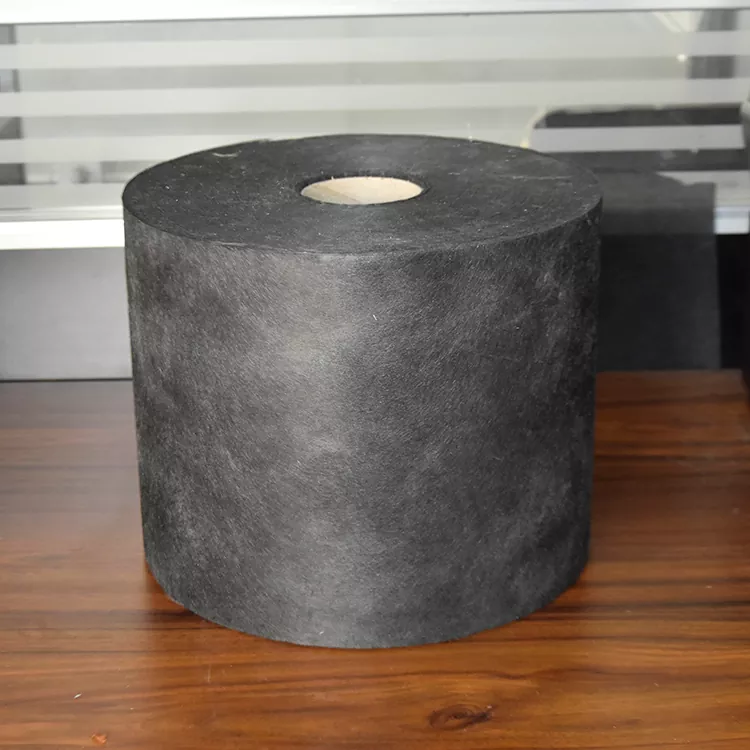

Podana zdolność produkcyjna tego materiału wynosi 2 miliony m² rocznie. Standardowe opcje szerokości to 1 m i 1,25 m, natomiast grubość, długość i wymiary gabarytowe można określić pod indywidualne wymagania produkcyjne.

W przypadku powtarzających się zamówień utrzymanie tej samej specyfikacji materiału jest ważne dla spójności procesu. Zastosowanie, sposób formowania, wymagane wymiary, szacunkowa ilość i miejsce przeznaczenia powinny zostać uwzględnione w wstępnym zapytaniu ofertowym, aby wymagania produkcyjne były jasno określone.

Informacje dotyczące zapytania o produkt

W przypadku zapytania o wycenę przemysłowej maty powierzchniowej z włókna węglowego poniższe informacje są przydatne do sprawdzenia wymaganej specyfikacji:

Aplikacja

Zbiornik, rura, element samochodowy, obudowa elektroniki, sprzęt sportowy, obudowa przemysłowa lub inny produkt kompozytowy.

Wymagania materiałowe

Wymagana szerokość, grubość, długość, wymiary, wykończenie powierzchni i wszelkie wymagania specyficzne dla zastosowania.

Proces produkcyjny

Układanie ręczne, przetwarzanie wspomagane próżniowo, formowanie, przetwarzanie związane z prepregiem lub inna metoda wytwarzania kompozytów.

Ilość zamówienia

Zapotrzebowanie na próbkę, ilość próbna, szacunkowe miesięczne zużycie lub regularna wielkość produkcji.

Informacje o dostawie

Kraj docelowy i preferowane opakowanie lub sposób wysyłki.

Jasne informacje o produkcji zmniejszają luki w specyfikacjach podczas wyceny i zapewniają bardziej praktyczną podstawę do oceny zgodności materiału z zamierzonym procesem kompozytowym.

Często zadawane pytania

1. Do czego służy ta mata powierzchniowa z włókna węglowego?

Stosowany jest przede wszystkim jako włókninowa warstwa wierzchnia lub wtórne wzmocnienie w laminatach kompozytowych. Zastosowania obejmują sprzęt FRP, formowane obudowy, komponenty samochodowe, produkty sportowe i wybrane obudowy elektryczne lub elektroniczne.

2. Czym różni się od tkaniny z włókna węglowego?

Tkanina wykorzystuje ciągłe włókna ułożone w określonych kierunkach i jest zazwyczaj wybierana, gdy wymagane jest wzmocnienie kierunkowe. Materiał ten wykorzystuje pocięte włókna w strukturze włókniny, co czyni go przydatnym do pokrywania powierzchni i kształtowanych obszarów, gdzie nie jest wymagana stała konstrukcja tkana.

3. Jakie systemy żywic można stosować z materiałem?

W zależności od procesu kompozytowego można rozważyć systemy żywic epoksydowych, poliestrowych, winyloestrowych i innych. Kompatybilność należy sprawdzić w odniesieniu do rzeczywistego składu żywicy, zachowania podczas zwilżania, warunków utwardzania i układu zbrojenia.

4. Czy można dostosować szerokość, grubość i długość?

Tak. Wymienione specyfikacje obejmują szerokości 1 mi 1,25 m, niestandardową grubość, długość wymaganą przez klienta i niestandardowe wymiary. Ostateczną specyfikację należy potwierdzić przed rozpoczęciem produkcji.

5. Czy nadaje się do sprzętu kompozytowego do zastosowań chemicznych?

Można go włączyć do rur, zbiorników, kontenerów i urządzeń technologicznych z FRP. Należy ocenić przydatność chemiczną całego laminatu, włączając żywicę, medium robocze, stężenie, temperaturę, warunki ekspozycji i oczekiwaną trwałość użytkową.

6. Czy może przyczynić się do ekranowania EMI lub RF?

Włókno węglowe przewodzi prąd elektryczny i może przyczyniać się do ekranowania w odpowiednio zaprojektowanej obudowie kompozytowej. Rzeczywista wydajność ekranowania zależy od ciągłości przewodzącej, budowy warstw, uziemienia, geometrii komponentów i gotowej obudowy.
