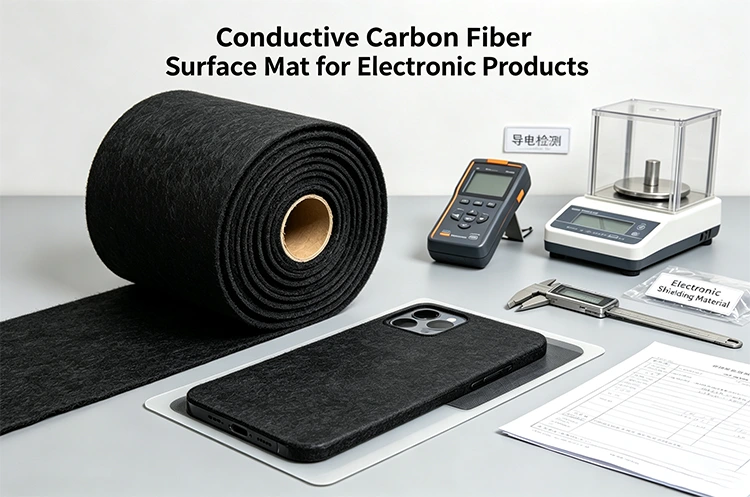

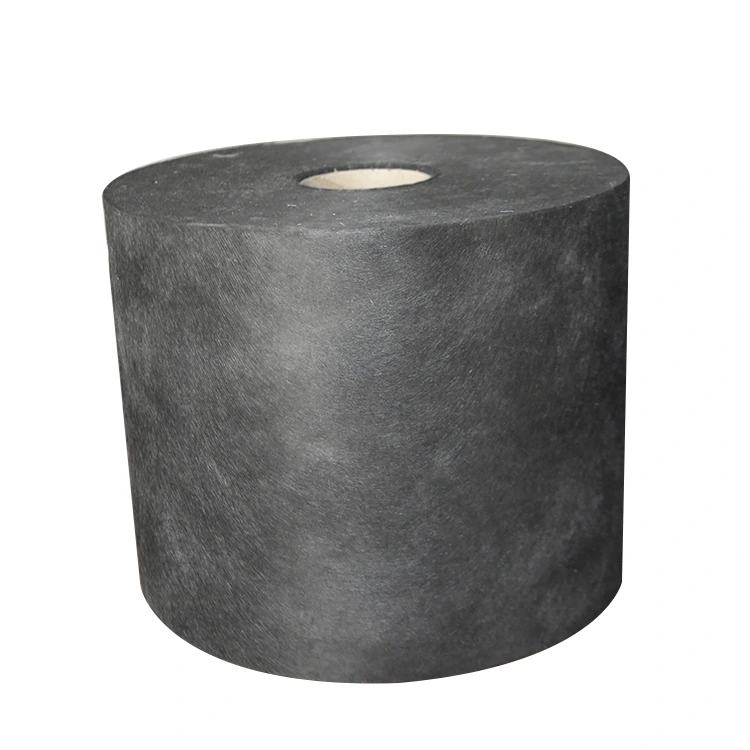

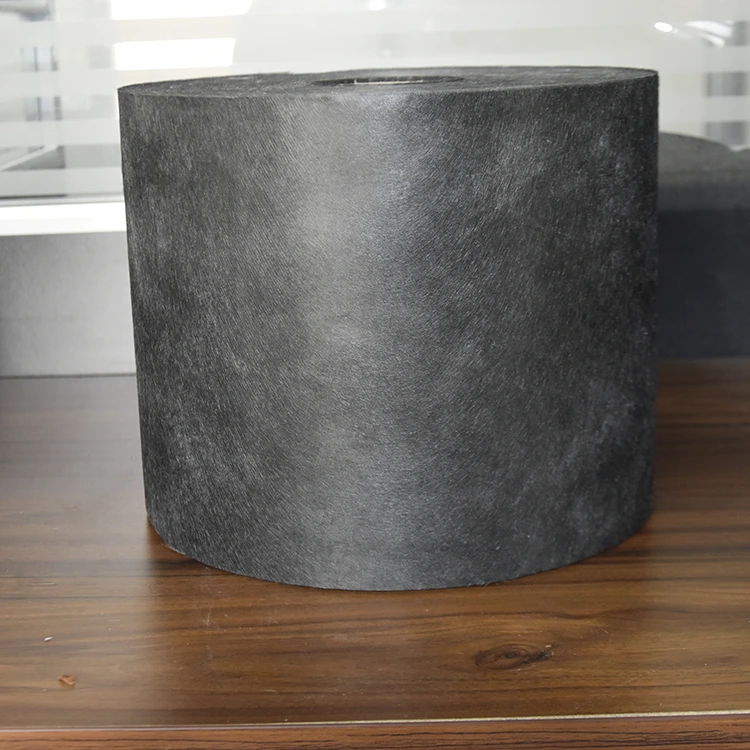

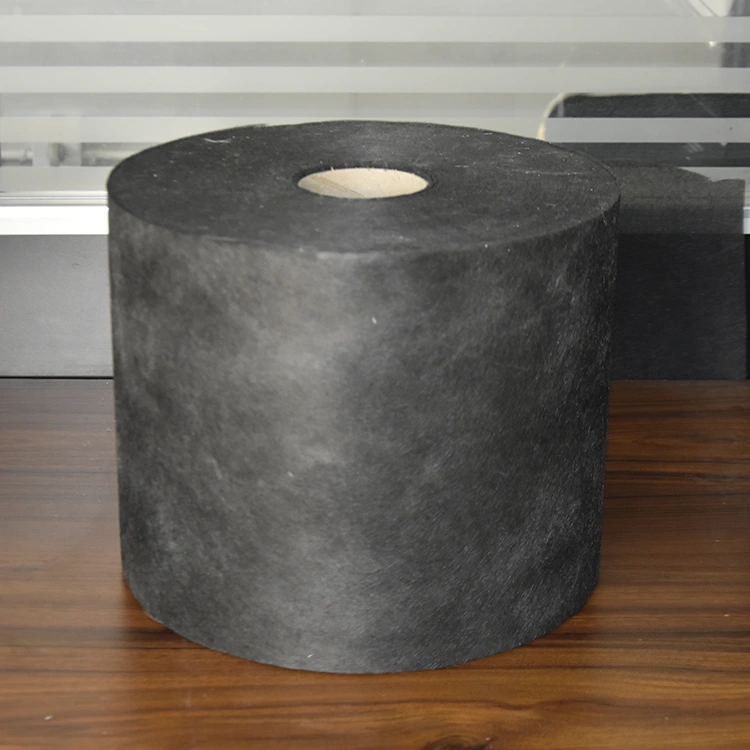

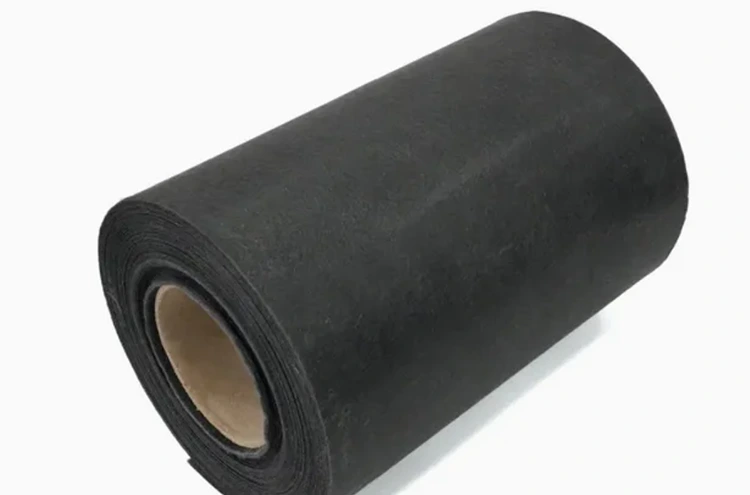

Mata powierzchniowa z przewodzącego włókna węglowego

Mata powierzchniowa z przewodzącego elektrycznie włókna węglowego przeznaczona jest do elementów kompozytowych, które wymagają warstwy włókniny z włókna węglowego o właściwościach przewodzących. W zbiornikach, naczyniach i sprzęcie przemysłowym z FRP można go włączyć do wybranych warstw laminatu, gdzie pokrycie powierzchni i ciągłość elektryczna są częścią projektu komponentu.

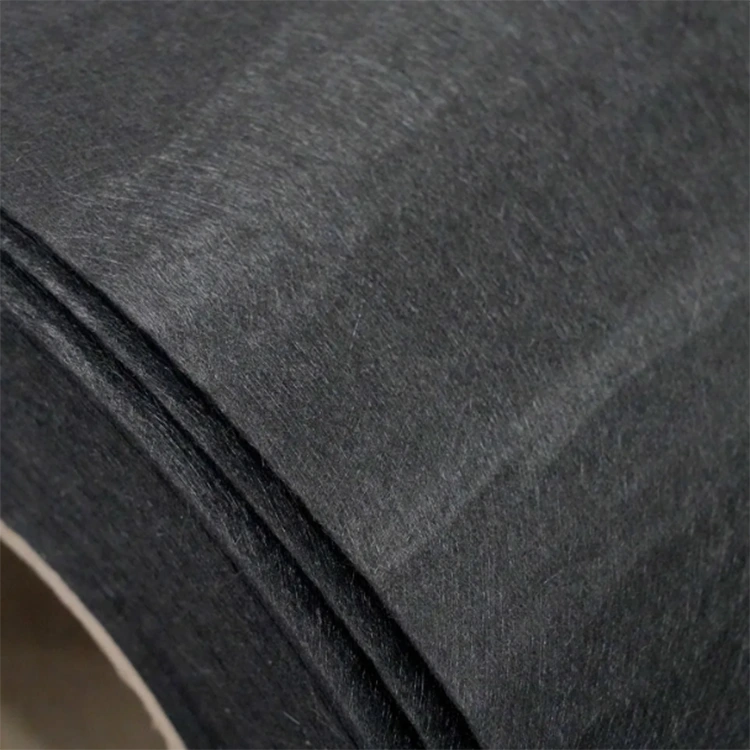

Wykonana z ciętych włókien węglowych na bazie poliakrylonitrylu, mata ma losową strukturę włókien, a nie stałe kierunki przędzy tkaniny. Taka konstrukcja pozwala arkuszowi dopasowywać się do zakrzywionych powierzchni i nieregularnych przekrojów podczas formowania kompozytowego.

W przypadku producentów FRP materiał ten stosowany jest głównie w konstrukcjach warstw wierzchnich. Nie zastępuje podstawowego zbrojenia konstrukcyjnego, ale można go łączyć z włóknem szklanym, tkaniną z włókna węglowego i kompatybilnymi systemami żywic w ramach kompletnego laminatu.

Budowa warstwy powierzchniowej w zbiornikach FRP

Zbiornik FRP jest zwykle zbudowany z wielu warstw zbrojenia i żywicy, przy czym każda warstwa służy innemu celowi. Wzmocnienie konstrukcyjne zapewnia wymagane wsparcie mechaniczne, natomiast konstrukcja powierzchni dobierana jest w zależności od medium użytkowego, metody wykończenia, wymagań elektrycznych i procesu produkcyjnego.

Mata z ciętych włókien może podążać za zakrzywioną ścianą zbiornika, nie zachowując określonego kierunku włókien. Jest to przydatne w przypadku zakrzywionych sekcji, złączek, otworów i przejść, gdzie rozmieszczenie materiału może być trudniejsze w przypadku zbrojenia kierunkowego.

Położenie maty należy określić w ramach projektu laminatu. W przypadku zbiorników nośnych lub obciążonych mechanicznie główne zbrojenie konstrukcyjne nadal należy dobierać oddzielnie, w zależności od wymaganej wytrzymałości i warunków pracy.

Przewodność elektryczna w konstrukcjach kompozytowych

Włókno węglowe zapewnia ścieżkę przewodzącą prąd w kompozycie, dzięki czemu warstwy włókna węglowego nadają się do zastosowań obejmujących kontrolę ładunku statycznego, ciągłość elektryczną lub określoną przewodność powierzchniową.

Właściwości elektryczne gotowego elementu FRP nie są determinowane samym suchym włóknem. Rozkład włókien, zawartość żywicy, kontakt między obszarami przewodzącymi, grubość laminatu, połączenia, uziemienie i geometria komponentu mogą mieć wpływ na rezystancję mierzoną na gotowej części.

Jeżeli wymagana jest określona rezystancja lub wartość uziemienia, badania należy przeprowadzić na rzeczywistej konstrukcji laminatu. Podczas projektowania laminatu należy również wziąć pod uwagę lokalizację i ciągłość warstwy włókna węglowego.

Struktura włókniny zapewnia stosunkowo równomierne pokrycie włókien na całej powierzchni arkusza. Może to być również przydatne, gdy formowana powierzchnia zostanie po utwardzeniu pokryta powłoką, wykończeniem lub inną obróbką.

Wybór sprzętu chemicznego i procesowego

Zbiorniki i naczynia FRP mogą być narażone na działanie wody, kwasów, zasad, rozpuszczalników lub cieczy stosowanych w procesach przemysłowych. Warunki użytkowania określają wymaganą konstrukcję z żywicy i laminatu dla gotowego sprzętu.

Mata powierzchniowa z przewodzącego elektrycznie włókna węglowego może być zawarta w laminacie, gdy wymagana jest warstwa przewodząca z włókna węglowego obok wybranej konstrukcji powierzchni. Samo włókno węglowe nie powinno być traktowane jako bariera chemiczna zbiornika. Odporność na przechowywane medium jest głównie związana z żywicą, barierą antykorozyjną, kolejnością laminatów, temperaturą pracy i warunkami ekspozycji.

Wybór materiałów powinien zatem rozpocząć się od rzeczywistego środowiska świadczenia usługi. Zgodność żywicy, zachowanie podczas zwilżania, warunki utwardzania, obciążenie włókien i położenie maty w laminacie są ważne przy określaniu, czy materiał pasuje do zamierzonej konstrukcji.

Przetwarzanie i pokrycie powierzchni

Konstrukcja z ciętych włókien nie ma ustalonego kierunku osnowy ani wątku, co pozwala na umieszczenie arkusza na zakrzywionych i nieregularnych sekcjach sprzętu kompozytowego. Podczas układania materiał podąża za powierzchnią formy, a żywica wypełnia przestrzenie pomiędzy włóknami.

Zwilżanie żywicy jest ważnym czynnikiem przetwarzania. Lepkość żywicy, metoda aplikacji, konsolidacja, obciążenie włókien i warunki utwardzania wpływają na to, jak mata zostaje zintegrowana z laminatem. Dlatego przydatność procesu należy sprawdzić w odniesieniu do składu żywicy i sprzętu używanego przez producenta.

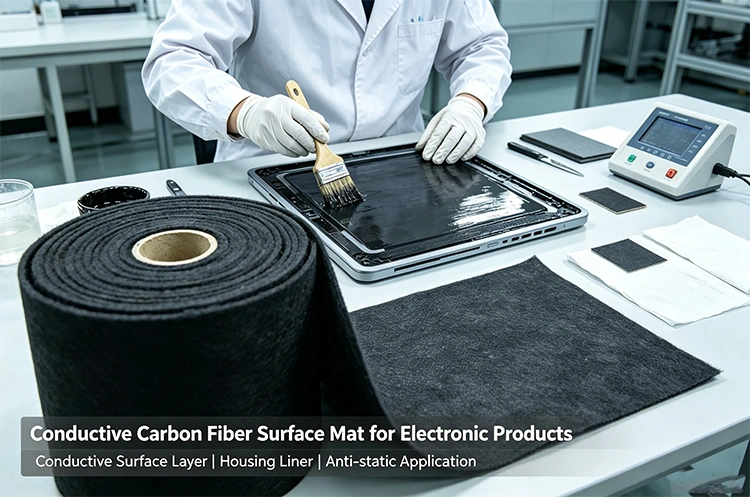

Materiał można stosować do ręcznego układania i innych procesów kompozytowych na bazie żywicy, gdzie wymagana jest warstwa włókniny z włókna węglowego. W przypadku dużych zbiorników i niestandardowych zbiorników szerokość arkusza może również wpływać na cięcie, rozmieszczenie, zachodzenie na siebie i wykorzystanie materiału.

Yuruis dostarcza szerokości 1 m i 1,25 m, a grubość i wymiary można dostosować do komponentu i procesu produkcyjnego.

Aplikacja

Zbiorniki do przechowywania chemikaliów

Stosowany jako materiał warstwy wierzchniej w zbiornikach kompozytowych przeznaczonych do magazynowania cieczy chemicznych, kwasów, zasad i roztworów przemysłowych.

Sprzęt do uzdatniania wody

Nadaje się do zbiorników FRP i konstrukcji kompozytowych stosowanych w systemach filtracji i uzdatniania wody.

Przemysłowe statki kompozytowe

Stosowany w sprzęcie kompozytowym wymagającym lepszej jakości powierzchni i odporności na korozję.

Specyfikacje produktu

Dostawa i dostosowywanie

Yuruis dostarcza włókno węglowe i inne materiały kompozytowe z Taizhou w Jiangsu. Jej asortyment produktów obejmuje produkty z włókna węglowego, materiały z włókna szklanego i materiały pokrewne FRP do przemysłowych zastosowań kompozytowych.

Mata powierzchniowa z przewodzącego elektrycznie włókna węglowego jest dostępna w szerokościach 1 m i 1,25 m. Grubość i wymiary można dostosować do projektu komponentu i warunków przetwarzania. Do wysyłki używane jest opakowanie papierowe.

W celu potwierdzenia specyfikacji producenci mogą podać zastosowanie, system żywic, metodę formowania, wymaganą szerokość i grubość, wielkość zamówienia oraz wymagania elektryczne. Informacje te pomagają ustalić, czy materiał pasuje do zamierzonego laminatu i procesu produkcyjnego.

Często zadawane pytania

Do czego służy mata powierzchniowa z włókna węglowego w zbiornikach magazynowych FRP?

Stosuje się go jako warstwę włókniny z włókna węglowego w laminacie, szczególnie tam, gdzie wymagane jest pokrycie powierzchni i właściwości elektryczne. Nie zastępuje głównego wzmocnienia konstrukcyjnego zbiornika.

Czy mata zapewnia odporność na korozję?

Warstwa włókna węglowego nie jest podstawową barierą chemiczną. Odporność na korozję zbiornika FRP zależy od żywicy, bariery antykorozyjnej, struktury laminatu, medium roboczego, temperatury i warunków ekspozycji.

Czym różni się mata powierzchniowa od tkaniny z włókna węglowego?

Mata powierzchniowa składa się z losowo rozmieszczonych pociętych włókien, natomiast tkanina zawiera włókna ułożone w określonych kierunkach. Ta pierwsza jest powszechnie stosowana do pokrycia powierzchni i zapewnienia zgodności, podczas gdy tkanina jest częściej wybierana, gdy wymagane jest wzmocnienie kierunkowe.

Czy można go stosować w przewodzącym sprzęcie FRP?

Tak. Można go włączyć do kompozytu, gdzie wymagana jest warstwa przewodząca z włókna węglowego. Parametry elektryczne gotowej części zależą od struktury laminatu, rozmieszczenia włókien, zawartości żywicy, połączeń, uziemienia i geometrii elementu.

Czy specyfikacje można dostosować?

Yuruis zapewnia niestandardową grubość i wymiary, dostępne szerokości 1 m i 1,25 m. Wymagania dotyczące wykończenia powierzchni i opakowania można również omówić zgodnie z procesem produkcyjnym.

Jakie informacje są potrzebne do wyceny?

Przydatne szczegóły obejmują zastosowanie, system żywicy, metodę formowania, wymagane wymiary, grubość lub masę materiału, wielkość zamówienia oraz wszelkie określone wymagania elektryczne lub powierzchniowe.
