Jednokierunkowa tkanina z włókna węglowego

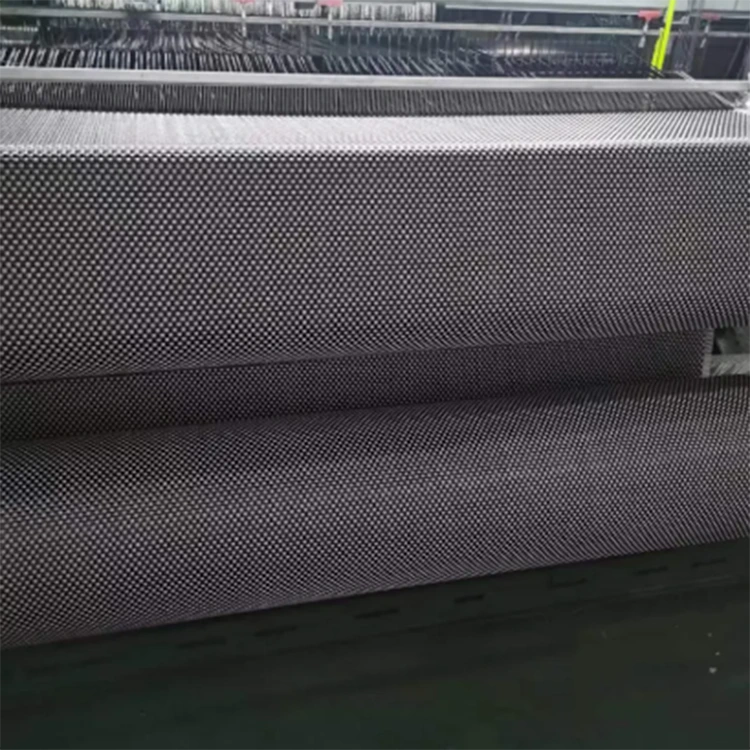

W tej specyfikacji jednokierunkowa tkanina z włókna węglowego jest dostarczana w konstrukcji tkanej żakardowo. Proces tkania kontroluje rozmieszczenie przędz z włókna węglowego, aby stworzyć określoną strukturę tkaniny i wzór powierzchni. W przeciwieństwie do standardowej tkaniny gładkiej lub diagonalnej, tkanie żakardowe umożliwia zmianę układu przędzy w celu uzyskania różnych widocznych wzorów.

W przypadku produkcji kompozytów wzór tkaniny stanowi tylko jedną część specyfikacji materiału. Gatunek włókna węglowego, gramatura tkaniny, układ przędzy, układ żywic, grubość laminatu i warunki formowania mają większy wpływ na właściwości gotowego kompozytu. Konstrukcja żakardowa jest zatem najbardziej istotna, gdy przy wyborze materiału należy wziąć pod uwagę strukturę tkaniny i widoczną powierzchnię.

Czym różni się żakardowa tkanina z włókna węglowego

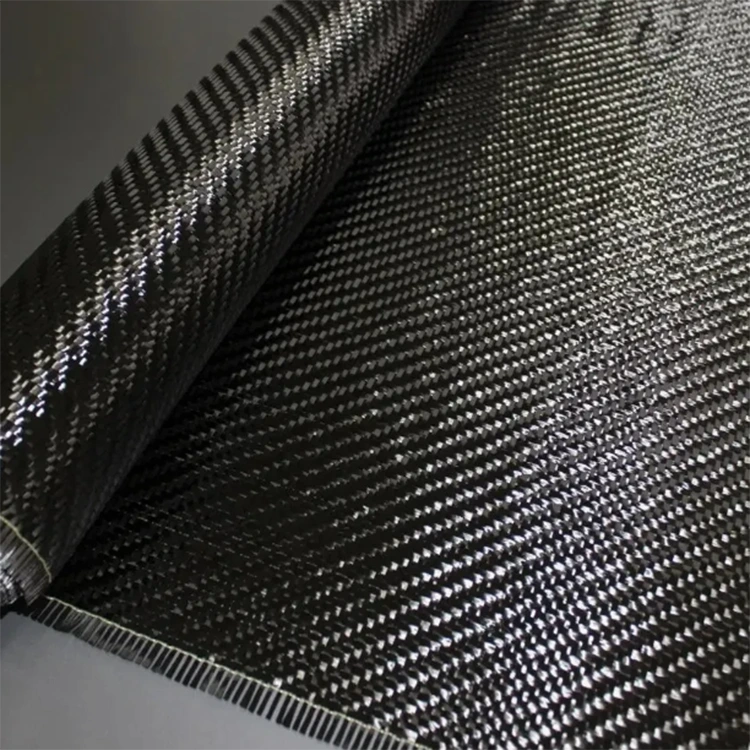

W gładkich i diagonalnych tkaninach z włókna węglowego stosuje się stosunkowo regularne wzory przeplotu. Tkanie żakardowe wykorzystuje kontrolowany dobór przędzy podczas tkania, dzięki czemu określone obszary tkaniny mogą mieć różne układy wzorów.

Zmienia to wygląd tkanej powierzchni, nie czyniąc samego splotu substytutem projektu strukturalnego. Jeśli tkanina będzie stosowana w laminacie nośnym, należy ustalić wymagany gatunek włókna, gramaturę tkaniny, układ żywic i konstrukcję laminatu zgodnie z wymaganiami komponentów.

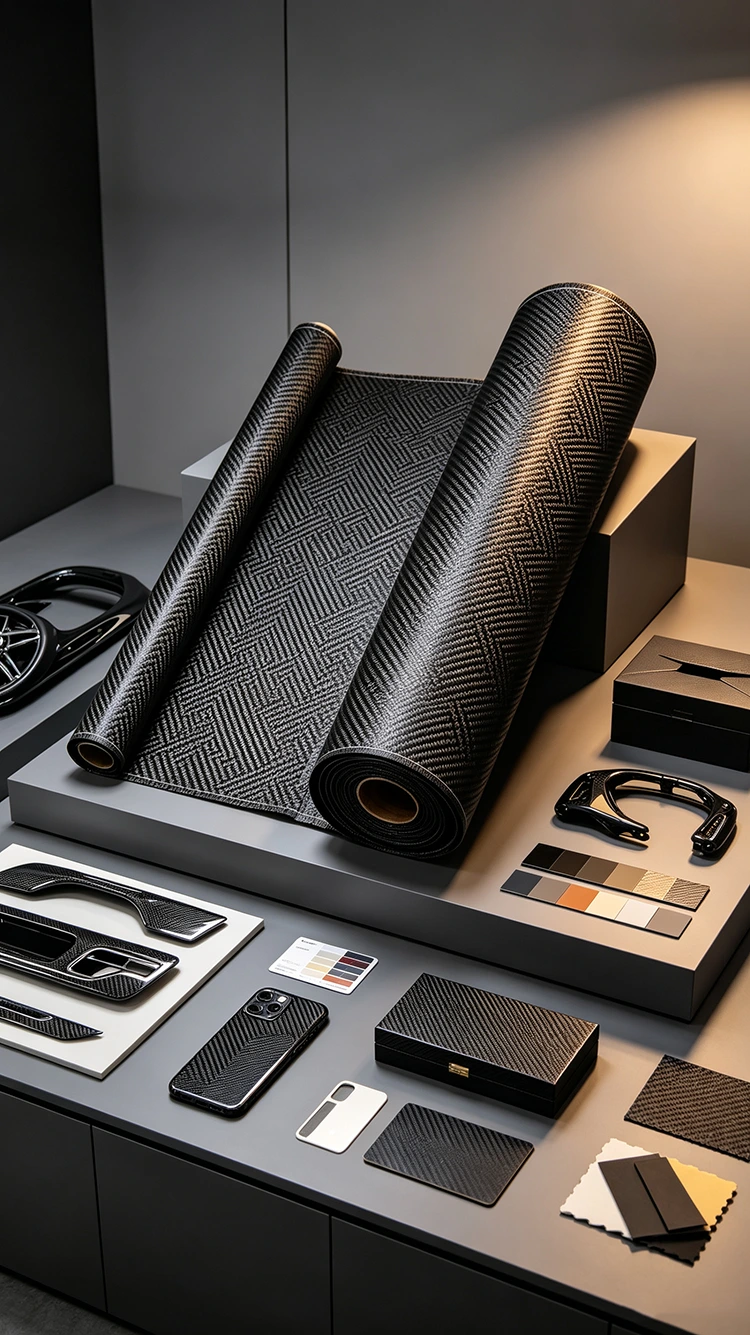

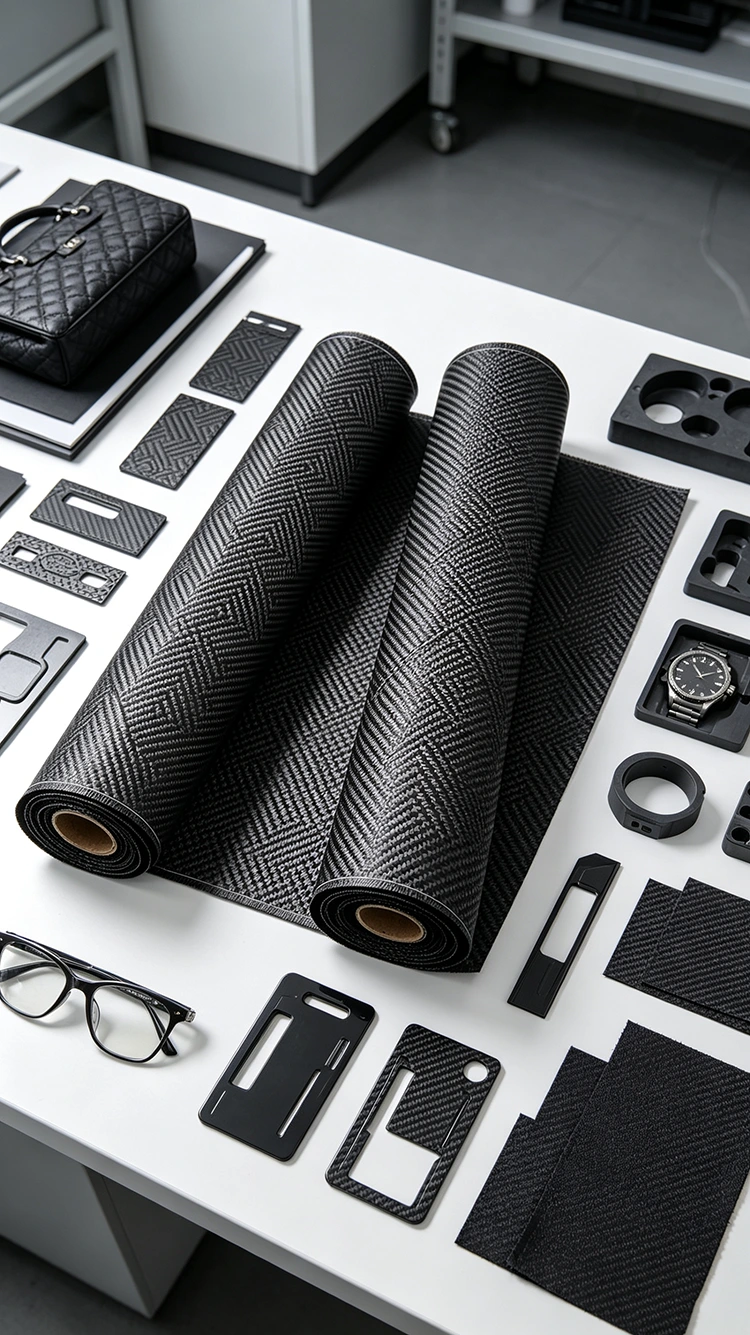

W przypadku widocznych części kompozytowych tkany wzór może pozostać odsłonięty po uformowaniu i stać się częścią wykończonej powierzchni. Dzięki temu konstrukcja jest odpowiednia dla takich komponentów, jak elementy wyposażenia samochodów, produkty sportowe, obudowy sprzętu i niestandardowe części kompozytowe.

Rzeczywisty wygląd po uformowaniu zależy również od rozmieszczenia żywicy, konsolidacji, stanu formy i wykończenia powierzchni. Wzoru widocznego na suchej tkaninie nie należy zatem traktować jako gwarancji ostatecznego wyglądu wypraski.

Tkanina żakardowa, gładka i diagonalna

Te konstrukcje tkanin różnią się głównie rozmieszczeniem przędzy i wynikającym z niej wzorem powierzchni. Właściwy wybór zależy od wymaganego zachowania tkaniny, geometrii komponentów i gotowego wyglądu.

Tabela opisuje typowe różnice wizualne i aplikacyjne, a nie ranking mechaniczny. Tkanina żakardowa nie jest automatycznie mocniejsza ani sztywniejsza niż tkanina gładka lub diagonalna. Ostateczne właściwości kompozytu zależą od kompletnego systemu materiałowego i konstrukcji laminatu.

Wybór tkaniny dla części kompozytowej

Tkaninę należy dobrać po ustaleniu podstawowych wymagań komponentu. Do ważnych kwestii należy wymagana gramatura, szerokość, wzór powierzchni, draperia, grubość laminatu i metoda formowania.

W przypadku płaskiego lub stosunkowo prostego elementu wystarczająca może być regularna struktura tkana. Bardziej złożone powierzchnie mogą wymagać konstrukcji tkaniny, która dopasowuje się do formy bez nadmiernych zniekształceń. Jeśli włókno węglowe pozostaje widoczne, podczas cięcia i układania należy wziąć pod uwagę wymagany wzór.

Orientacja zbrojenia pozostaje odrębną kwestią projektową. Wzór powierzchni tkaniny sam w sobie nie określa głównego kierunku obciążenia strukturalnego kompozytu. W przypadku części o określonym obciążeniu kierunkowym laminat powinien być zaprojektowany zgodnie z wymaganą orientacją włókien i układem warstw.

Wymagania dotyczące powierzchni widocznej

Kiedy tkanina z włókna węglowego pozostanie widoczna, ważna staje się spójność pomiędzy sąsiadującymi elementami. Kierunek cięcia, napięcie tkaniny i obsługa podczas układania mogą mieć wpływ na wyrównanie wzoru, szczególnie na zakrzywionych powierzchniach.

Powierzchnia formy i układ żywicy również wpływają na wygląd po utwardzeniu. Jednolity wzór suchej tkaniny może nadal dawać inny efekt wizualny, jeśli przepływ żywicy, konsolidacja lub wykończenie powierzchni nie są konsekwentnie kontrolowane.

Wymagania strukturalne

W przypadku elementów konstrukcyjnych tkaninę należy oceniać łącznie z gatunkiem włókna węglowego, układem żywicy, zawartością włókien i składem laminatu. Wzór żakardowy nie powinien być stosowany jako podstawowa podstawa do określenia przydatności konstrukcyjnej.

Typowe zastosowania

Komponenty samochodowe

Żakardową tkaninę z włókna węglowego można zastosować do widocznych elementów wykończenia wnętrza, paneli dekoracyjnych, osłon wyposażenia i innych elementów, gdzie tkana powierzchnia stanowi część wykończonego wyglądu. Specyfikacja tkaniny powinna być dopasowana do geometrii formowania i wymaganego wykończenia powierzchni.

Sprzęt sportowy

Produkty sportowe, takie jak elementy rowerów, konstrukcje rakiet, wiosła i akcesoria, mogą wykorzystywać widoczną tkaninę z włókna węglowego, w przypadku której wzór powierzchni zostaje zachowany po uformowaniu. Wymagana gramatura tkaniny i konstrukcja laminatu zależą od konkretnego elementu.

Sprzęt elektroniczny

Wybrane obudowy i konstrukcje urządzeń mogą zawierać tkaninę z włókna węglowego, jeśli materiał spełnia wymagania mechaniczne i wymiarowe zastosowania. Włókno węglowe przewodzi prąd elektryczny, dlatego należy sprawdzić wymagania dotyczące izolacji i pola elektromagnetycznego, jeśli materiał jest używany wokół zespołów elektronicznych.

Dostosowane produkty kompozytowe

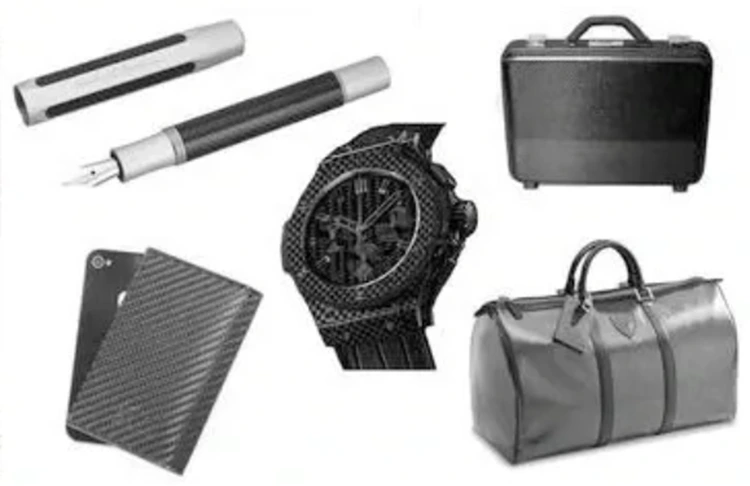

Niestandardowe części kompozytowe mogą wykorzystywać tkaninę żakardową, gdy wymagany jest określony wzór tkania. Przed produkcją należy potwierdzić wzór, gramaturę tkaniny, wymiary, system żywic i proces formowania, a nie określać tkaninę wyłącznie na podstawie wyglądu.

Informacje o materiale

Przetwarzanie i wykończenie powierzchni

Na ostateczny wygląd tkanego elementu z włókna węglowego wpływa cały proces formowania. Umieszczenie tkaniny, przepływ żywicy, ciśnienie konsolidacji, powierzchnia formy i warunki utwardzania mogą zmienić wygląd splotu po wyjęciu części z formy.

W przypadku elementów z widocznymi powierzchniami z włókna węglowego, z tkaniną należy obchodzić się ostrożnie podczas cięcia i układania. Nadmierne rozciąganie lub ruch może zakłócić układ przędzy i spowodować widoczne zniekształcenie wzoru.

Jeżeli po formowaniu nakładana jest przezroczysta powłoka, należy również wziąć pod uwagę jej grubość, stan powierzchni i kompatybilność z kompozytem. Dlatego też o końcowym wyglądzie decyduje tkanina i kolejne etapy przetwarzania, a nie sama metoda tkania.

Uwagi dotyczące obsługi i serwisu

Przed formowaniem tkaninę z włókna węglowego należy przechowywać i obchodzić się z nią zgodnie z wymaganiami odpowiedniego systemu materiałowego. Po włączeniu go do utwardzonego kompozytu warunki użytkowania zależą głównie od systemu żywicy, konstrukcji laminatu, środowiska pracy i warunków obciążenia.

W przypadku widocznych elementów z włókna węglowego podczas rutynowego czyszczenia należy unikać niepotrzebnego ścierania i stosowania agresywnych środków chemicznych, które mogą mieć wpływ na powłokę powierzchniową lub żywicę. Ekspozycja na temperaturę powinna mieścić się w granicach ustalonych dla gotowego systemu kompozytowego.

Zadrapania powierzchniowe nie muszą koniecznie wskazywać na uszkodzenie konstrukcji. Jednakże, jeśli element pełni funkcję strukturalną, należy ocenić pękanie, rozwarstwienie, znaczne uszkodzenia spowodowane uderzeniami lub odsłonięte zbrojenie.

Kiedy należy sprawdzić element z włókna węglowego?

Nie ma uniwersalnego terminu przeglądu lub wymiany każdego elementu kompozytowego z włókna węglowego. Odpowiedni harmonogram konserwacji zależy od projektu części, środowiska pracy, warunków obciążenia i wymagań producenta.

Szczególną uwagę należy zwrócić na widoczne znaki, takie jak:

· Pękanie laminatu

· Rozwarstwienie lub separacja

· Znaczne uszkodzenia spowodowane uderzeniem

· Narażenie włókien spowodowane uszkodzeniem powierzchni

· Utrata integralności strukturalnej

· Poważne pogorszenie powłoki ochronnej

W przypadku części krytycznych dla bezpieczeństwa decyzje dotyczące kontroli i wymiany powinny opierać się na wymaganiach konserwacyjnych określonych dla gotowego produktu, a nie na ogólnym szacunkowym okresie użytkowania.

Często zadawane pytania

Co to jest jednokierunkowa tkanina z włókna węglowego?

Jednokierunkowa tkanina z włókna węglowego w tej specyfikacji produktu wykorzystuje metodę tkania żakardowego w celu wytworzenia tkanego materiału z włókna węglowego o określonym wzorze powierzchni. Dokładny układ przędzy, gramatura tkaniny i właściwości strukturalne należy sprawdzić w specyfikacji materiału.

Czym różni się żakard od diagonalnego włókna węglowego?

Twill wykorzystuje regularny ukośny wzór przeplotu, podczas gdy tkanie żakardowe pozwala na większą różnorodność ułożenia przędzy i widoczny wzór. Różnica polega przede wszystkim na konstrukcji i wyglądzie tkaniny, a nie na automatycznej różnicy w działaniu mechanicznym.

Czy żakardowe włókno węglowe nadaje się do kompozytów konstrukcyjnych?

Można go włączyć do części kompozytowych, ale przydatność strukturalna zależy od gatunku włókna węglowego, ciężaru tkaniny, układu żywicy, orientacji włókien i konstrukcji laminatu. Sama metoda tkania żakardowego nie ustala właściwości mechanicznych gotowego elementu.

Czy wzór żakardowy można dostosować?

Dostępność wzoru zależy od specyfikacji tkania i wymagań produkcyjnych. Zapytanie indywidualne powinno zawierać wymagany wzór, gramaturę tkaniny, wymiary oraz przeznaczenie do wyceny.

Czy nadaje się do wnętrz samochodowych?

Można go rozważyć w przypadku widocznych elementów wykończeniowych z włókna węglowego, paneli, elementów dekoracyjnych i innych zastosowań motoryzacyjnych, gdzie tkana powierzchnia stanowi część wykończonego wyglądu. Materiał i proces formowania należy sprawdzić pod kątem wymagań komponentów.

Jak długo wytrzymuje żakardowy kompozyt z włókna węglowego?

Nie ma jednej wartości trwałości użytkowej mającej zastosowanie do każdej gotowej części. Żywotność zależy od systemu żywicy, konstrukcji laminatu, narażenia na środowisko, temperatury, warunków obciążenia i konserwacji.

Jak należy konserwować widoczne części z włókna węglowego?

Utrzymuj powierzchnię w czystości i unikaj niepotrzebnego ścierania lub agresywnych środków chemicznych. Jeśli występuje powłoka ochronna, należy również monitorować jej stan, ponieważ uszkodzenie powłoki powierzchniowej może mieć wpływ na wygląd i ochronę kompozytu.

Kiedy należy wymienić gotowy element?

Wymiana powinna opierać się na rzeczywistym stanie i wymaganiach konserwacyjnych gotowego komponentu. Pęknięcia, rozwarstwienia, znaczne uszkodzenia spowodowane uderzeniami lub utrata integralności strukturalnej są bardziej istotnymi wskaźnikami niż stała liczba lat użytkowania.
