Tkanina z włókna węglowego o skośnym splocie

Tkanina z włókna węglowego o splocie diagonalnym to tkane wzmocnienie, w którym przędza osnowy i wątku przeplata się, tworząc ukośny wzór powierzchni. W porównaniu ze splotem płóciennym struktura przeplatania umożliwia większy ruch pomiędzy przędzami, co może pomóc tkaninie w układaniu się w umiarkowane krzywizny. Ten sam wzór ukośny jest również powszechnie zachowywany na formowanych częściach, gdzie widoczna jest powierzchnia włókna węglowego.

Splot to tylko jedna część specyfikacji materiału. Gatunek włókna węglowego, ciężar powierzchniowy, układ żywicy i konstrukcja laminatu określają, w jaki sposób tkanina tworzy gotowy kompozyt, a geometria formy i proces formowania wpływają na to, jak można z nią obchodzić podczas produkcji.

Co zmienia się w strukturze skośnej

W konstrukcji diagonalnej punkty przeplatania przesuwają się stopniowo po tkaninie, zamiast tworzyć powtarzający się wzór o splocie płóciennym. Daje to przędzom większą swobodę przesuwania się względem siebie, gdy tkanina jest umieszczona na zakrzywionej powierzchni.

Różnica staje się bardziej zauważalna w przypadku części o zmieniających się konturach. Tkaninę, która może uwzględniać pewne ruchy w płaszczyźnie, można łatwiej ułożyć wokół umiarkowanej krzywizny niż konstrukcję o gęstszym przeplocie. Nie oznacza to jednak, że każdy materiał o diagonalnym splocie będzie układał się w ten sam sposób. Rozmiar przędzy, gramatura tkaniny, szczelność splotu i geometria powierzchni mają wpływ na wynik.

W przypadku małych promieni lub głębokich trójwymiarowych kształtów przydatna jest próba formowania, ponieważ lokalne marszczenie lub zniekształcenie przędzy można dokładnie ocenić jedynie w porównaniu z rzeczywistą geometrią.

Splot ukośny dla widocznych powierzchni

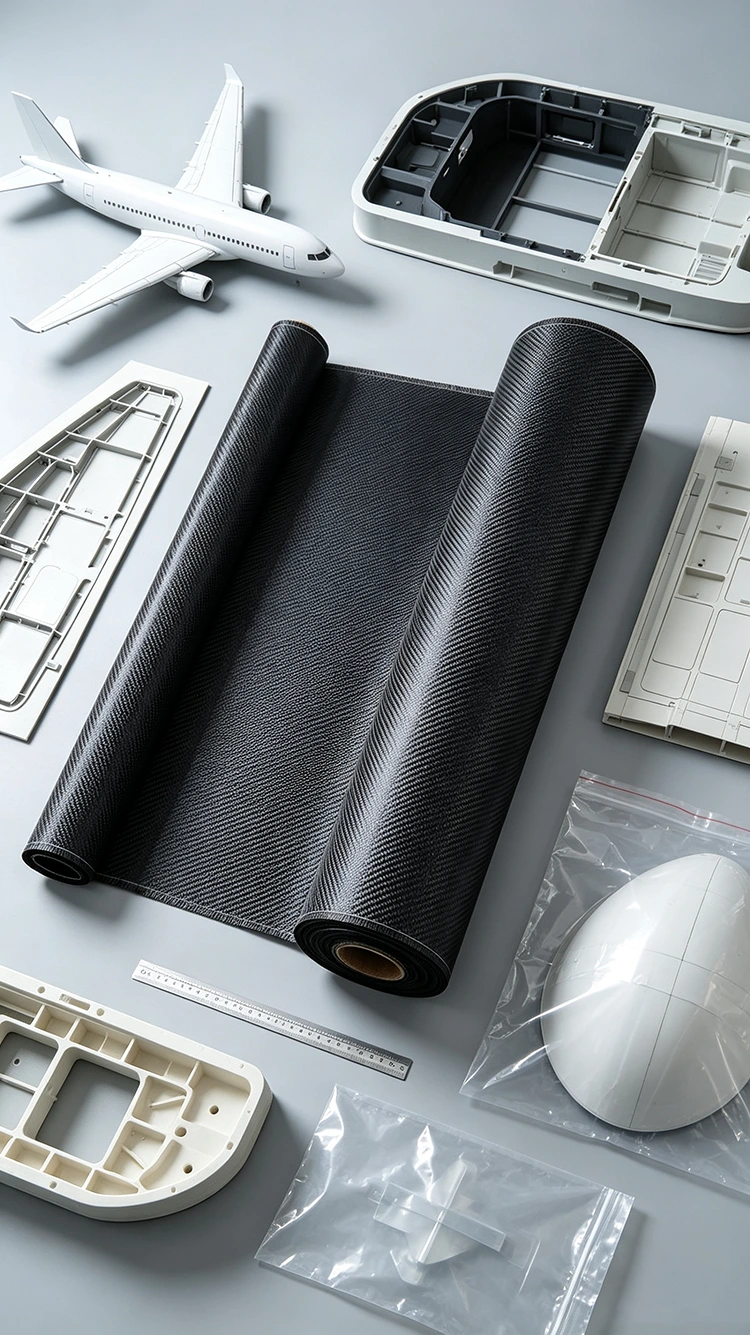

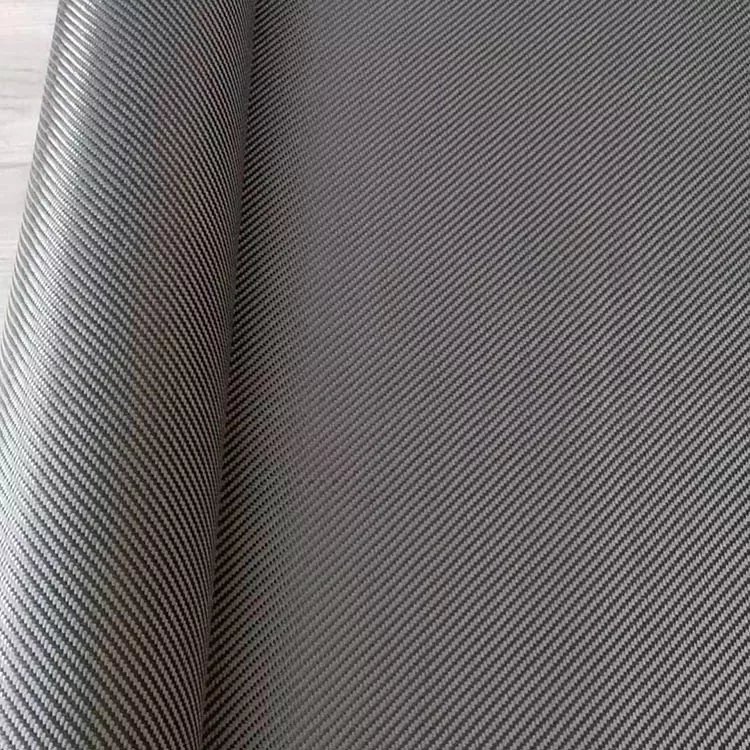

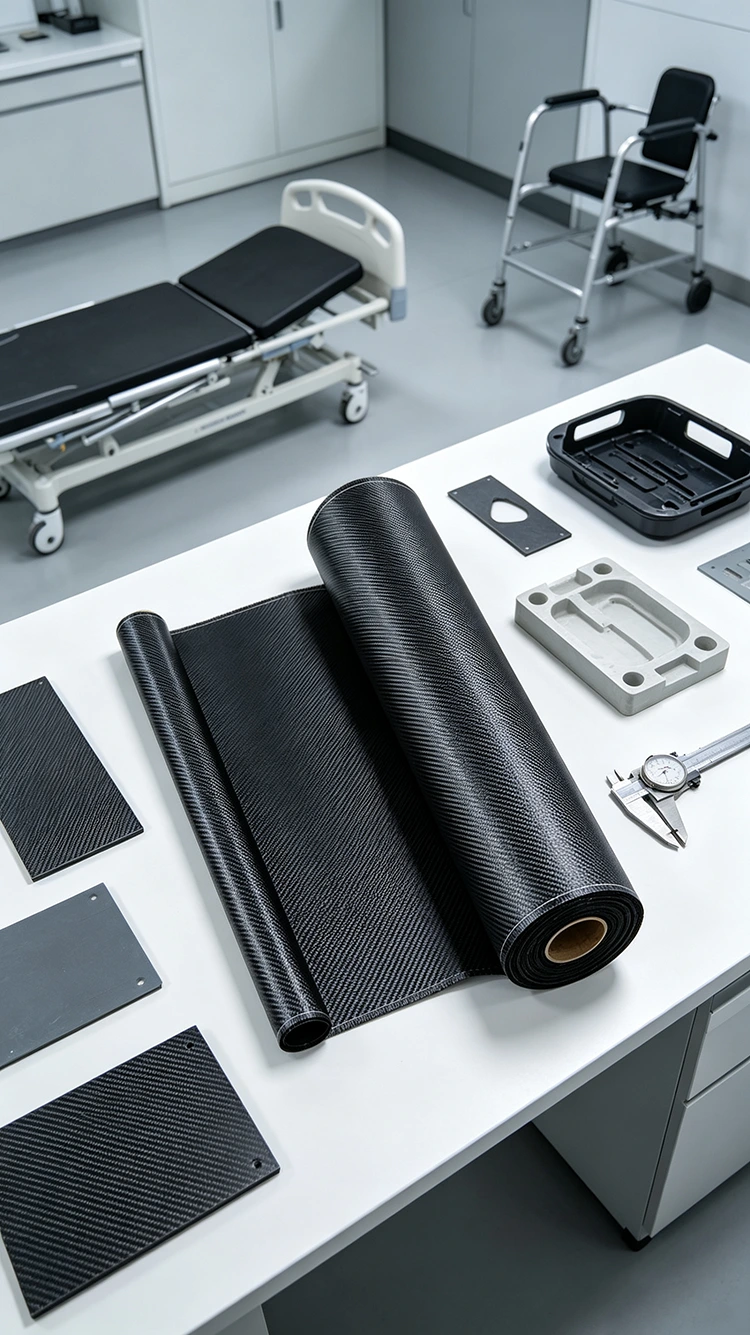

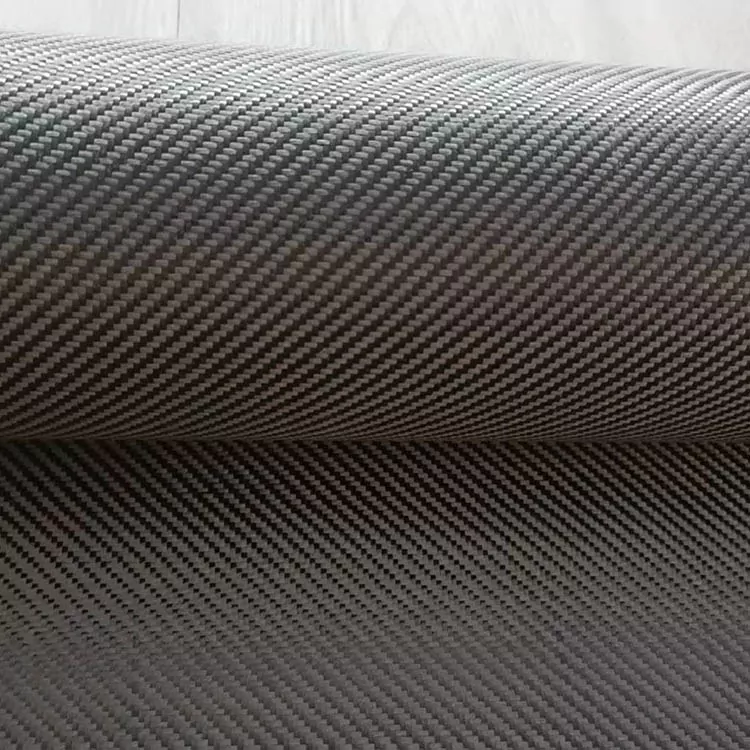

Ukośny wzór jest jedną z najbardziej rozpoznawalnych cech tkaniny z włókna węglowego o skośnym splocie. Gdy utwardzony laminat zostanie wykończony przezroczystą powłoką, splot może pozostać widoczny na powierzchni elementu.

Kierunek wzoru musi być kontrolowany podczas cięcia i układania. Jeśli dwa odcinki tkaniny spotykają się w różnych orientacjach, linie ukośne nie będą przebiegać równomiernie na połączeniu. Dlatego też w przypadku widocznych paneli przed rozpoczęciem formowania należy rozważyć układ cięć i rozmieszczenie warstw.

Na ostateczny wygląd wpływa również rozmieszczenie żywicy, konsolidacja i wykończenie powierzchni. Wzór widoczny na suchej tkaninie może zmienić swoją definicję po uformowaniu i pokryciu laminatu.

Używanie diagonalu na zakrzywionych komponentach

Tkanina diagonalna jest powszechnie stosowana na komponentach, które nie są całkowicie płaskie, w tym na elementach wykończeniowych, obudowach, częściach rowerowych, komponentach motocykli i sprzęcie sportowym.

Tkaninę można pociąć na większy kawałek, gdy powierzchnia jest stosunkowo otwarta, lub podzielić na mniejsze sekcje, gdzie geometria zmienia się gwałtownie. Większe elementy zmniejszają liczbę połączeń, ale mogą wymagać większej regulacji podczas układania. Mniejsze elementy mogą łatwiej dopasowywać się do lokalnych konturów, ale połączenia muszą być rozmieszczone ostrożnie.

W przypadku widocznej powierzchni węgla wzór cięcia powinien również uwzględniać kierunek splotu ukośnego. Utrzymanie tej samej orientacji pomiędzy sąsiadującymi elementami może być ważne, gdy wymagany jest ciągły wzór wizualny.

Specyfikacja

Specyfikacja materiału do produkcji

Wymaganą gramaturę tkaniny zwykle uwzględnia się w połączeniu z docelową grubością laminatu i metodą formowania. Niższa gramatura pozwala na zastosowanie większej liczby pojedynczych warstw, natomiast cięższa tkanina może zmniejszyć liczbę warstw potrzebnych dla danej grubości laminatu.

Gatunek włókna węglowego należy również określić oddzielnie od splotu. Tę samą konstrukcję skośną można wyprodukować z różnych gatunków włókien, a uzyskane właściwości kompozytu nie będą identyczne.

Zgodność żywicy jest kolejnym czynnikiem produkcyjnym. Układanie na mokro, infuzja próżniowa, formowanie tłoczne i obróbka prepregu mają różne wymagania dotyczące przepływu żywicy, konsolidacji i obsługi. Tkaninę należy więc dopasowywać do rzeczywistego procesu, a nie określać jedynie jej wygląd.

Informacje potrzebne do zapytania o materiały

Zapytanie produkcyjne jest łatwiejsze do oceny, gdy jasno określone są podstawowe wymagania materiałowe. Istotne informacje obejmują:

· Konstrukcja o splocie skośnym

· Gatunek włókna węglowego

· Waga tkaniny / GSM

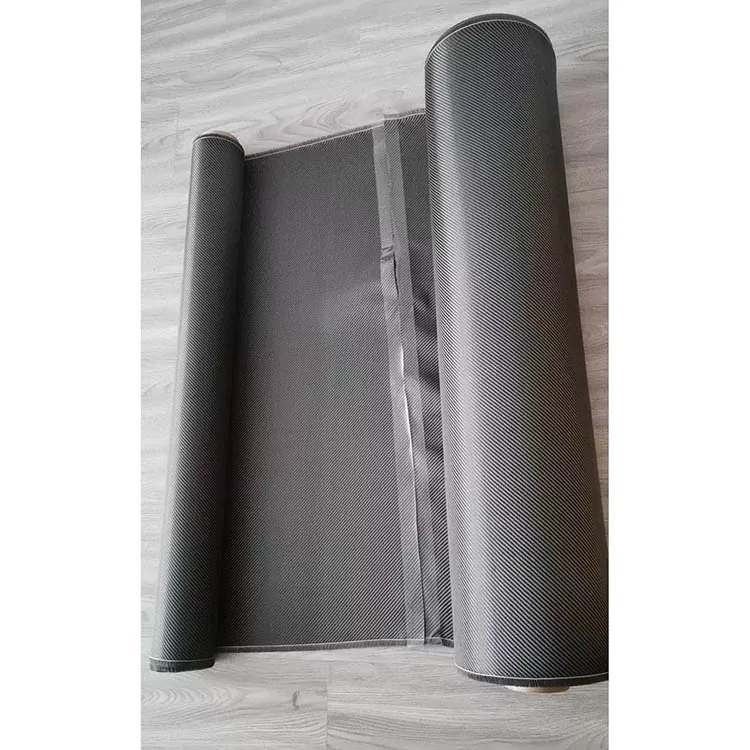

· Wymagana szerokość i długość rolki

· Grubość docelowa lub grubość laminatu

· System żywiczny

· Proces formowania

· Geometria komponentu

· Wymagania dotyczące widocznej powierzchni

Jeśli materiał zastępuje istniejącą tkaninę, jako odniesienie można również wykorzystać dostępną kartę specyfikacji lub próbkę. Jest to szczególnie przydatne, gdy nowy materiał musi pasować do ustalonego procesu cięcia, układania lub formowania.

Aplikacje

Tkanina z włókna węglowego o splocie skośnym jest stosowana w formowanych częściach kompozytowych, gdzie tkanina musi dopasowywać się do ukształtowanych powierzchni lub zapewniać określony wygląd tkania.

Zastosowania motoryzacyjne obejmują wykończenia wnętrz, panele, osłony i inne elementy z włókna węglowego. W częściach rowerowych i motocyklowych można zastosować tkane wzmocnienie na zakrzywionych odcinkach, gdzie tkanina musi dopasowywać się do powierzchni formy.

Sprzęt sportowy, taki jak wiosła, rakiety i inne formowane konstrukcje, może również zawierać materiał jako część laminatu. W urządzeniach przemysłowych i obudowach można zastosować tkane włókno węglowe, jeśli wymagane właściwości mechaniczne i wymiarowe można uzyskać za pomocą wybranego laminatu.

W przypadku obudów elektronicznych lub elementów znajdujących się w pobliżu zespołów elektrycznych, przy określaniu wymagań dotyczących izolacji i uziemienia należy wziąć pod uwagę przewodność elektryczną włókna węglowego.

Często zadawane pytania

Co to jest tkanina z włókna węglowego o splocie skośnym?

Jest to tkane wzmocnienie z włókna węglowego o strukturze przeplatania skośnego. Układ przędzy tworzy ukośny wzór powierzchni, podczas gdy rzeczywista specyfikacja materiału zależy od gatunku włókna węglowego, wagi tkaniny i konstrukcji.

Czym różni się diagonal od zwykłego splotu?

Splot skośny i płócienny wykorzystują różne sekwencje przeplatania przędzy. Twill ma wzór ukośny i generalnie pozwala na większy ruch przędzy, podczas gdy splot płócienny ma bardziej ściśle powtarzalną strukturę „over-under”. Ich przydatność zależy od geometrii elementu i procesu produkcyjnego.

Co oznacza skośny 2×2?

2×2 opisuje specyficzną konstrukcję diagonalną, w której przędze przechodzą przez dwa i pod dwa w powtarzającej się sekwencji. Jeżeli projekt wymaga takiej konstrukcji, splot należy potwierdzić w specyfikacji materiału.

Czy tkaninę diagonalną można stosować na zakrzywionych formach?

Tak. Może pomieścić umiarkowane krzywizny i zmieniające się kontury, ale faktyczna serweta zależy od wagi tkaniny, konstrukcji przędzy i geometrii formy. Próba formowania jest przydatna w przypadku części złożonych lub o małym promieniu.

Czy można go stosować do widocznych części z włókna węglowego?

Tak. Splot ukośny może pozostać widoczny po uformowaniu i wykończeniu powierzchni. Stała orientacja tkaniny podczas cięcia i układania jest ważna, gdy wymagany jest jednolity wzór.

Czy można dostosować wagę i wymiary tkaniny?

Tak. Gramaturę, szerokość, długość i powiązane specyfikacje można zdefiniować w zależności od komponentu i procesu produkcyjnego.

Jakie informacje są potrzebne do wyceny?

Przydatne informacje obejmują konstrukcję splotu, gatunek włókna węglowego, GSM, szerokość, długość rolki, ilość, zastosowanie i proces formowania. W przypadku części widocznych należy również określić wymagane wykończenie powierzchni i kierunek wzoru.

Czy próbkę można ocenić przed produkcją?

Ocenę próbki można rozważyć, jeśli konieczne jest sprawdzenie tkaniny pod kątem drapowania, zgodności z żywicą, wyglądu powierzchni lub zachowania podczas przetwarzania przy określonej metodzie produkcji.

Czy splot diagonalny oznacza większą wytrzymałość?

Nie. Sama konstrukcja splotu nie decyduje o wytrzymałości ani sztywności gotowego kompozytu. Właściwości te zależą od gatunku włókna węglowego, masy tkaniny, układu żywicy, orientacji włókien, objętości włókien, grubości laminatu i warunków przetwarzania.
