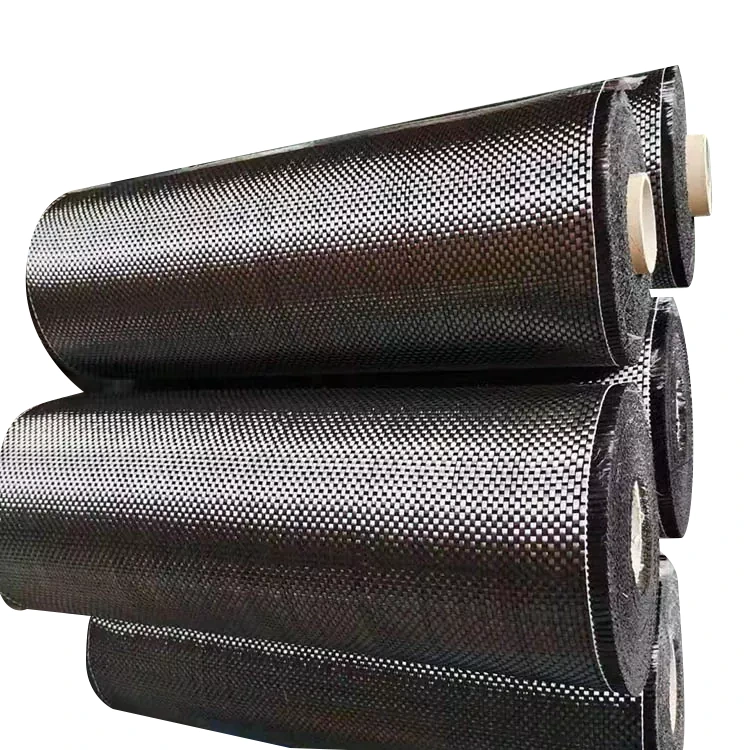

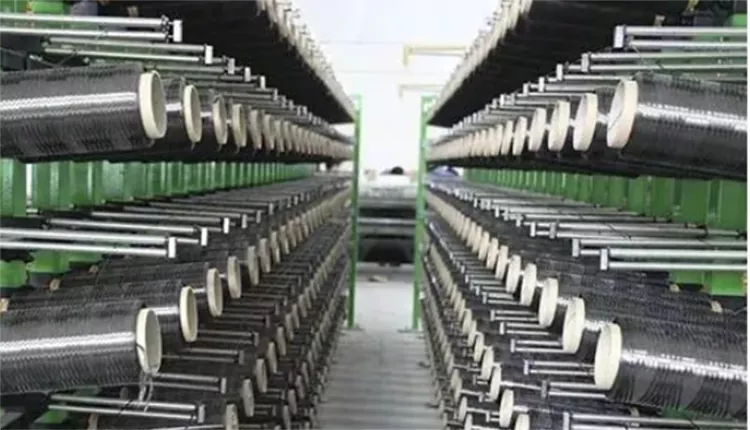

Tkanina z włókna węglowego o prostym splocie

Tkanina z włókna węglowego o splocie płóciennym wykorzystuje proste przeplatanie przędzy osnowy i wątku pod spodem, tworząc regularną tkaną strukturę. Powtarzające się punkty przecięcia zapewniają tkaninie stabilną powierzchnię, którą można stosunkowo łatwo zidentyfikować, przyciąć i ustawić podczas układania kompozytu. Kierunki osnowy i wątku są również przejrzyste wizualnie, co pomaga zespołom produkcyjnym zachować zamierzoną orientację podczas przygotowywania wielu warstw.

W przypadku produkcji kompozytów ta regularna struktura jest przydatna, gdy materiał musi być transportowany w sposób spójny z jednej części na drugą. Masę tkaniny, gatunek włókna węglowego, liczbę przędzy, szerokość i zgodność z żywicą nadal należy określić osobno, ponieważ sam wzór splotu nie określa właściwości mechanicznych gotowego laminatu.

Jak zwykły splot wpływa na obsługę tkaniny

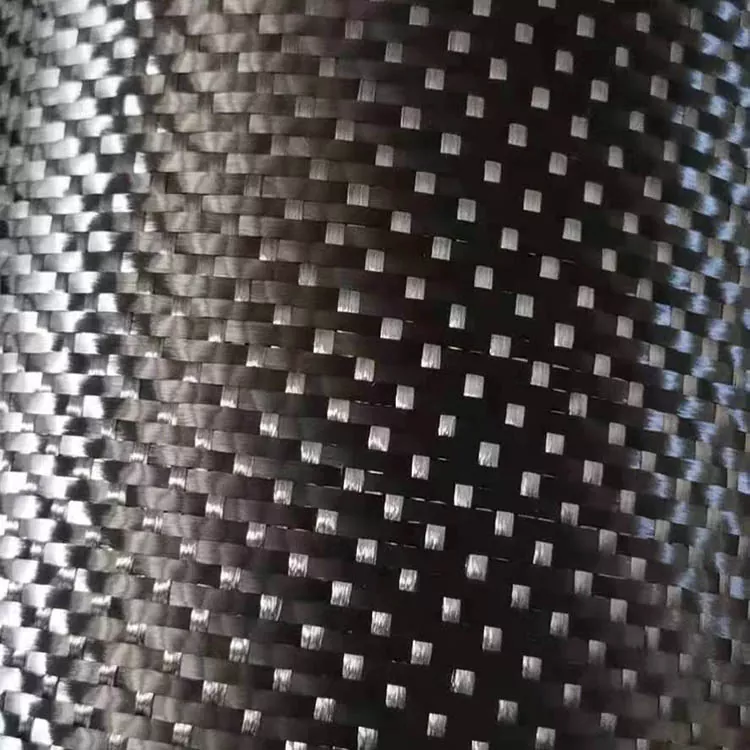

W splocie płóciennym każda przędza osnowy przechodzi nad i pod kolejnymi nitkami wątku. Tworzy to stosunkowo stabilną strukturę tkaniny o regularnym wyglądzie przypominającym siatkę.

Wyraźne kierunki osnowy i wątku podczas cięcia i układania ułatwiają sprawdzenie, czy warstwa została ułożona zgodnie z rysunkiem laminatu. Jest to szczególnie przydatne, gdy z tej samej rolki wycina się kilka warstw, a każda warstwa musi zachować stałą orientację.

Ta sama konstrukcja ma również ograniczenia. Ponieważ przędze często się przeplatają, tkanina nie zachowuje się jak luźne lub łatwo układające się wzmocnienie. W przypadku małych promieni, głębokich konturów lub złożonych trójwymiarowych form, przed rozpoczęciem produkcji należy ocenić rzeczywisty materiał pod kątem geometrii elementu.

Z tego powodu przy wyborze tkaniny należy wziąć pod uwagę zarówno wymagania dotyczące wzmocnienia, jak i sposób, w jaki materiał będzie cięty, układany i formowany podczas produkcji.

Struktura splotu i projekt laminatu

Tkana tkanina z włókna węglowego zapewnia wzmocnienie zarówno w kierunku osnowy, jak i wątku. Różni się to od zbrojenia jednokierunkowego, w którym większość włókien ciągłych jest skoncentrowana w jednym głównym kierunku.

W przypadku laminowanego kompozytu tkanina może zatem zapewnić zrównoważony układ wzmocnień w pojedynczej warstwie. Jednakże ostateczna orientacja włókien komponentu jest nadal określana przez cały schemat laminatu, w tym kierunek warstw, liczbę warstw, wagę tkaniny i geometrię części.

Splotu nie należy traktować jako bezpośredniego wyznacznika wytrzymałości. Dwie tkaniny o tym samym splocie mogą dawać różne właściwości kompozytu, gdy różnią się gatunkami włókien węglowych, ciężarami powierzchniowymi, układami żywic lub frakcjami objętościowymi włókien.

Wybór tkaniny dla różnych geometrii

Przydatność tkanego wzmocnienia zależy częściowo od kształtu gotowego elementu. Płaskie panele i elementy o delikatnych krzywiznach są na ogół łatwiejsze do zakrycia, ponieważ tkanina nie musi wytrzymywać dużych zmian kierunku powierzchni.

Bardziej złożone formy wymagają większej uwagi przy układaniu. Kiedy tkanina jest naprężana wokół małego promienia, osnowa i wątek mogą przesuwać się względem siebie, powodując lokalne zniekształcenia lub zmarszczki. Efekty te mogą wpływać zarówno na wygląd powierzchni, jak i konsystencję laminatu.

W przypadku nowego komponentu niewielka próba formowania może pomóc w ustaleniu, czy wybrana gramatura i konstrukcja tkaniny dopasowują się do formy bez nadmiernych zniekształceń. Wzór kroju, orientację warstw i kolejność układania należy rozpatrywać łącznie, a nie oceniać tkaninę oddzielnie od procesu produkcyjnego.

Części płaskie i delikatnie zakrzywione

Regularnie tkaną konstrukcję często łatwiej jest umieścić na płaskich panelach, pokrywach, płytach i elementach o umiarkowanej krzywiźnie. Widoczny wzór siatki sprawia również, że stosunkowo łatwo jest sprawdzić orientację sąsiednich warstw podczas układania.

Złożone kształty formowane

W przypadku głębszych konturów lub mniejszych promieni ważniejsze stają się właściwości związane z układaniem i ścinaniem. Tkaninę należy przetestować na rzeczywistej lub reprezentatywnej formie, zwłaszcza gdy wykończona powierzchnia pozostanie widoczna.

Co Yuruis może dostarczyć

Specyfikację tkaniny można zdefiniować w oparciu o wymagania procesu produkcyjnego kompozytu. Typowe elementy do potwierdzenia obejmują:

· Konstrukcja o prostym splocie

· Gatunek włókna węglowego

· Waga powierzchniowa / GSM

· Szerokość tkaniny

· Długość rolki

· Grubość

· Wymagania dotyczące powierzchni

· Kompatybilność z żywicą

· Zamierzony proces formowania

Kiedy materiał jest wymieniany lub dopasowywany do istniejącej specyfikacji produkcyjnej, dostarczenie aktualnego arkusza danych tkaniny, próbki lub znanego GSM może pomóc w dokładniejszym zdefiniowaniu wymaganej konstrukcji.

Typowa specyfikacja zwykłego splotu

Od cięcia po laminowanie

Przed wprowadzeniem żywicy tkanina zwykle przechodzi kilka etapów przygotowawczych. Wymagane wymiary są zaznaczane i wycinane, następnie każda warstwa jest układana zgodnie z projektem laminatu.

W przypadku komponentów wielowarstwowych może zaistnieć potrzeba zmiany orientacji kolejnych warstw przez zespół produkcyjny, aby uzyskać wymagany układ zbrojenia. Ponieważ w przypadku tkaniny gładkiej łatwo jest rozróżnić kierunki osnowy i wątku, orientację można sprawdzić podczas układania, nie polegając wyłącznie na znakach cięcia.

Podczas manipulacji należy unikać niepotrzebnego rozciągania. Nadmierne napięcie lub powtarzające się ruchy mogą zmienić miejscowy układ przędzy, co może stać się widoczne po formowaniu. Ilość wymaganej obsługi zależy również od ciężaru tkaniny, szczelności splotu i geometrii elementu.

Zastosowania w produkcji kompozytów

Tkaninę z włókna węglowego o splocie płóciennym można stosować w formowanych elementach kompozytowych, w których regularne tkane wzmocnienie jest zgodne z procesem projektowania i produkcji części.

W zastosowaniach motoryzacyjnych może być stosowany do wykończenia wnętrz, paneli, osłon i wybranych konstrukcyjnych lub półstrukturalnych elementów kompozytowych. Wymagana konstrukcja tkaniny zależy od geometrii elementu i specyfikacji laminatu.

W przypadku rowerów i sprzętu sportowego wzmocnienie z tkanego włókna węglowego można włączyć do formowanych laminatów, jeżeli wymagana orientacja i grubość włókien są określone w projekcie elementu.

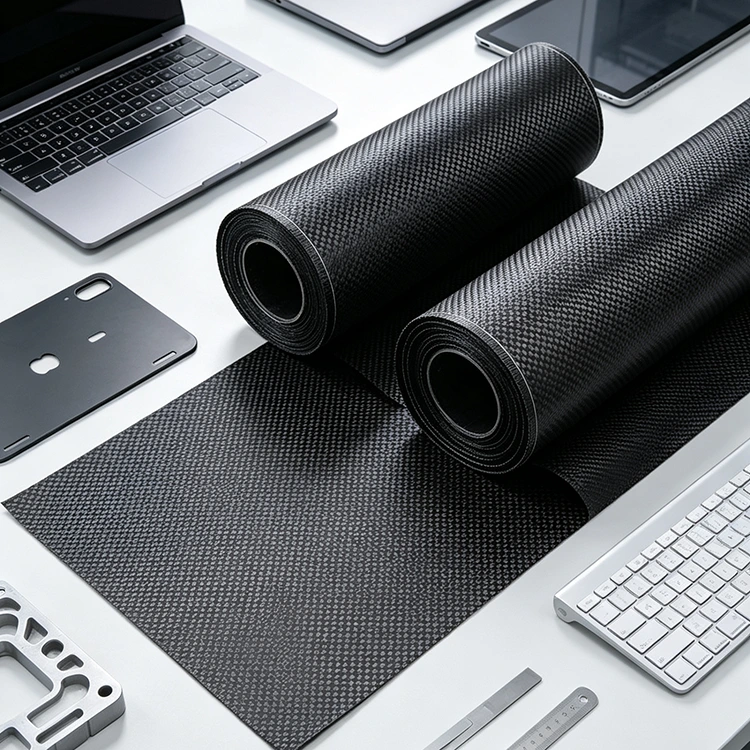

W elektronice i sprzęcie przemysłowym tkanina z włókna węglowego może być stosowana w obudowach, panelach i innych konstrukcjach kompozytowych. Ponieważ włókno węglowe przewodzi prąd elektryczny, należy wziąć pod uwagę izolację elektryczną, uziemienie i wymagania elektromagnetyczne, jeśli materiał jest używany w pobliżu zespołów elektronicznych.

Dlatego też odpowiednią specyfikację tkaniny należy określić na podstawie gotowego elementu, a nie samego wzoru splotu.

Wygląd powierzchni i przetwarzanie

Kiedy tkane włókno węglowe pozostaje widoczne po uformowaniu, ostateczny wygląd zależy nie tylko od wzoru suchej tkaniny. Rozmieszczenie żywicy, ułożenie włókien, konsolidacja, stan powierzchni formy i obróbka wykończeniowa mogą mieć wpływ na wygląd utwardzonej części.

W przypadku powierzchni widocznych tkaninę należy ułożyć równomiernie i zabezpieczyć przed zbędnym przemieszczeniem podczas układania. Może zaistnieć potrzeba dopasowania sąsiednich elementów, tak aby tkany wzór nie zmieniał się zauważalnie z jednej części elementu na drugą.

Jeśli element zostanie pokryty przezroczystą powłoką lub inną obróbką powierzchni, system powłok powinien być kompatybilny z utwardzonym kompozytem i zamierzonym środowiskiem użytkowania. Jednolity wygląd suchej tkaniny sam w sobie nie gwarantuje identycznego wyglądu po uformowaniu.

Często zadawane pytania

Co to jest tkanina z włókna węglowego o splocie płóciennym?

Jest to tkane wzmocnienie z włókna węglowego, w którym przędze osnowy i wątku wielokrotnie przechodzą nad i pod sobą. Tworzy to regularną strukturę tkaniny z wyraźnie określonymi kierunkami włókien.

Jak wygląda włókno węglowe o splocie płóciennym?

Osnowa i wątek tworzą powtarzający się wzór ponad-pod spodem, który daje regularny wygląd przypominający siatkę. Różni się wizualnie od tkaniny diagonalnej, która ma charakterystyczny ukośny wzór.

Czy splot płócienny nadaje się do widocznych części z włókna węglowego?

Tak. Regularny splot może stanowić część widocznej powierzchni elementu kompozytowego. Ostateczny wygląd zależy również od rozmieszczenia żywicy, konsolidacji, stanu formy i wykończenia powierzchni.

Czy na zakrzywionych formach można stosować splot płócienny?

Tak, ale przydatność zależy od krzywizny, promienia i trójwymiarowej geometrii formy. W przypadku skomplikowanych kształtów próba formowania może pomóc w zidentyfikowaniu potencjalnego marszczenia, zniekształcenia przędzy lub trudności podczas układania.

Czy splot płócienny decyduje o wytrzymałości kompozytu?

Nie. Właściwości gotowego kompozytu zależą od gatunku włókna węglowego, masy tkaniny, układu żywicy, udziału objętościowego włókien, orientacji warstw, grubości laminatu oraz warunków utwardzania lub formowania. Splot to tylko jedna część specyfikacji materiału.

Czy można dostosować wagę i szerokość tkaniny?

Tak. Masę, szerokość, długość rolki i inne specyfikacje można zdefiniować zgodnie z wymaganiami produkcyjnymi. Przy składaniu zapytania o wycenę należy również podać wymagany gatunek włókna węglowego i planowany proces formowania.

Jakie informacje należy podać w ofercie?

Przydatne informacje obejmują wymagany GSM, gatunek włókna węglowego, konstrukcję splotu, szerokość, długość rolki, ilość, zastosowanie i proces formowania. Istniejąca specyfikacja lub próbka tkaniny może również być pomocna, gdy materiał musi pasować do ustalonego procesu produkcyjnego.

Czy próbkę można ocenić przed produkcją masową?

Ocenę próbki można zorganizować, gdy konieczne jest sprawdzenie tkaniny pod kątem drapowania, zgodności z żywicą, wyglądu powierzchni lub zachowania podczas przetwarzania w określonym procesie wytwarzania kompozytu.

Czy splot płócienny jest mocniejszy niż splot diagonalny?

Żaden splot nie powinien być uważany za z natury silniejszy na podstawie samego wzoru splotu. Na właściwości mechaniczne gotowego laminatu wpływa rodzaj włókna, gramatura tkaniny, układ żywicy, orientacja włókien, konstrukcja laminatu i warunki przetwarzania.
