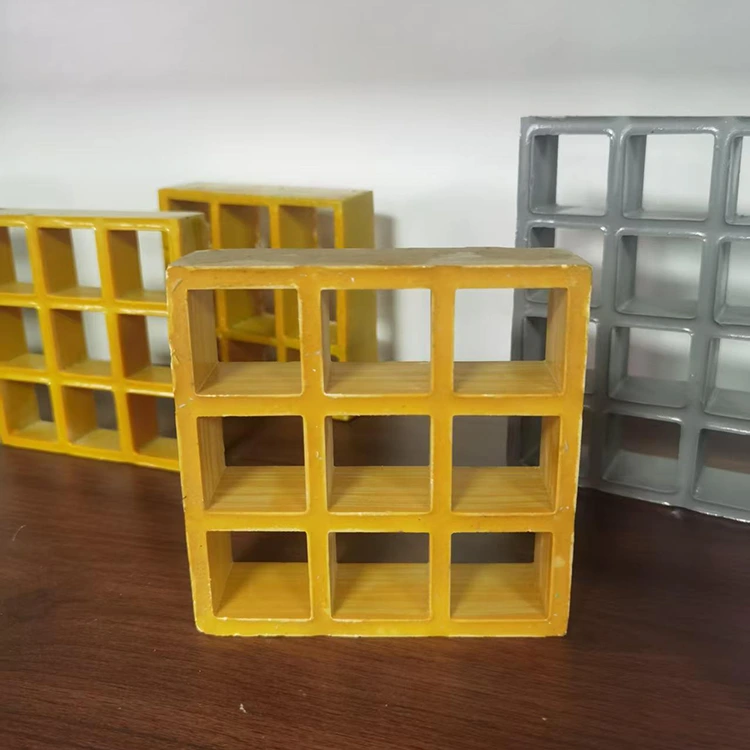

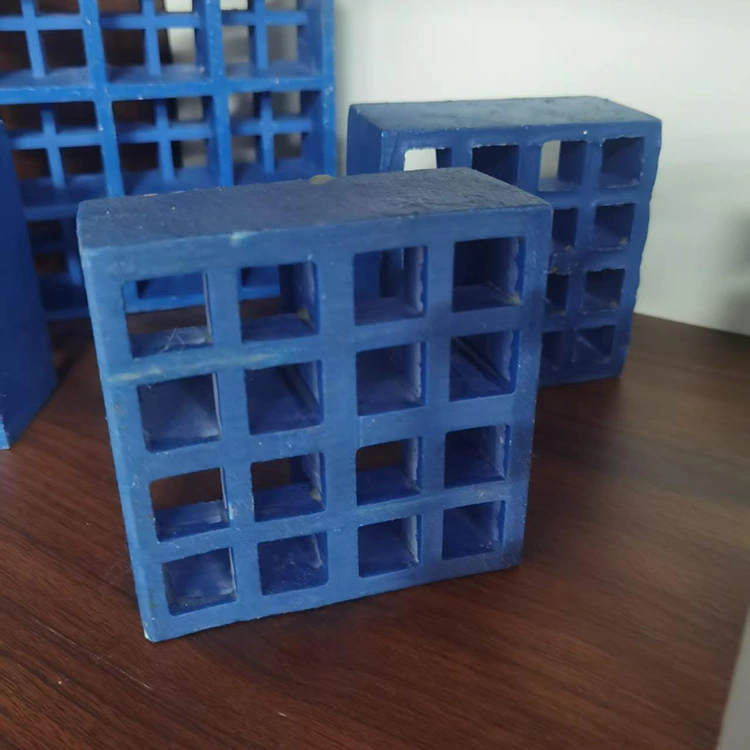

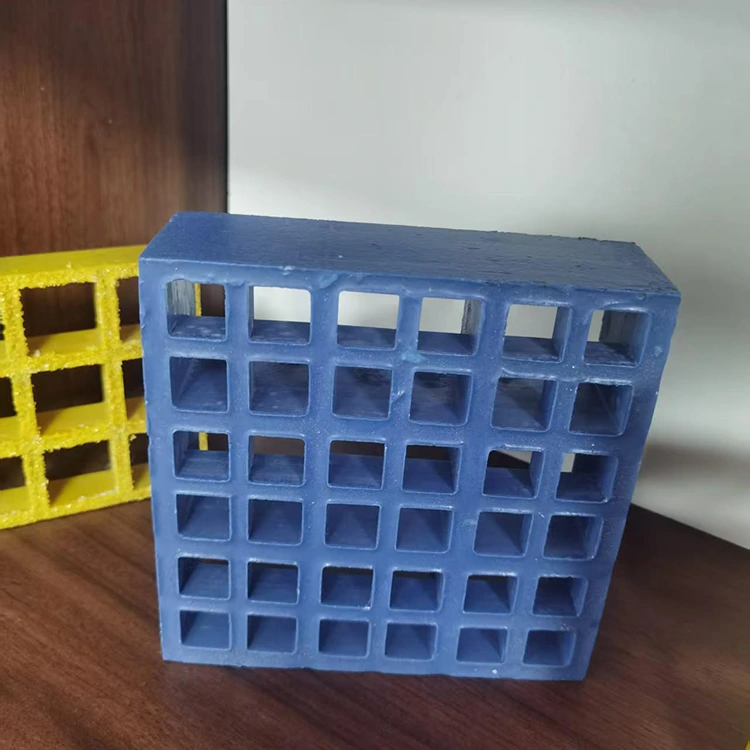

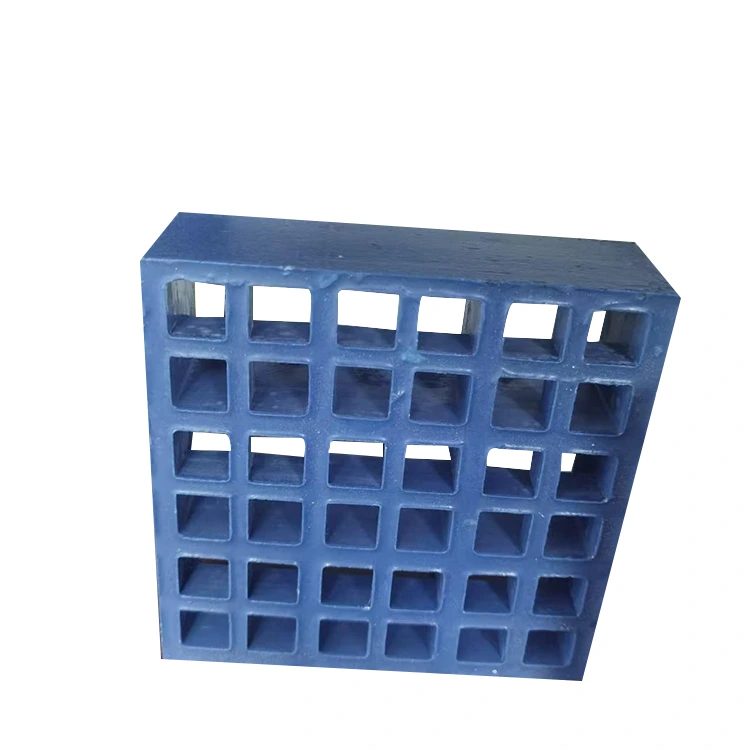

Konstrukcja Formowana kratka z włókna szklanego FRP

Projekty budowlane często wymagają od kratek czegoś więcej niż tylko zapewnienia powierzchni do chodzenia. Panel może wymagać uwzględnienia drenażu, wentylacji, otworów dostępowych i różnych rozpiętości podpór, zachowując jednocześnie kompatybilność z otaczającą konstrukcją. Formowana kratka z włókna szklanego FRP firmy Yuruis Construction jest produkowana poprzez integrację wzmocnienia włókna szklanego z matrycą z żywicy termoutwardzalnej i uformowanie panelu jako jednej formowanej konstrukcji. Taka konstrukcja sprawia, że ​​nadaje się do budowy platform serwisowych, pokryw rowów, stopni schodów, obszarów dostępu do sprzętu i innych zastosowań na otwartej podłodze.

Formowana konstrukcja i zintegrowane wzmocnienie

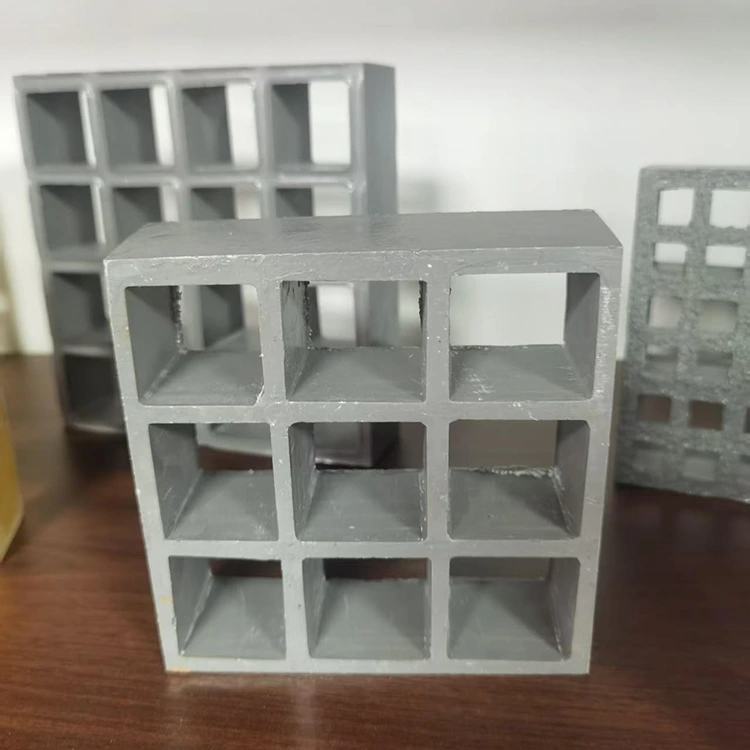

Metoda produkcji jest ważną częścią specyfikacji produktu. Roving z włókna szklanego jest włączany do układu żywicy podczas formowania, a siatka jest formowana z określonymi otworami oczek i grubością panelu. W przeciwieństwie do zmontowanych metalowych siatek, które zależą od poszczególnych elementów i ich połączeń, formowany panel ma zintegrowaną konstrukcję wzmocnioną włóknem szklanym w poprzek kraty.

Struktura ta pozwala również na kontrolę wzoru siatki, grubości, wykończenia powierzchni i wymiarów panelu podczas produkcji. W przypadku projektów budowlanych zmienne te można dopasować do zamierzonego układu podpór i układu instalacji, zamiast traktować każde zastosowanie kraty tak samo.

Składniki materiałowe i struktura funkcjonalna

Wzmocnienie włóknem szklanym

Ciągłe wzmocnienie z włókna szklanego jest wbudowane w matrycę żywicy, tworząc szkielet konstrukcyjny formowanego panelu. Ilość i rozmieszczenie zbrojenia zależy od specyfikacji kraty i przewidywanych warunków jej obciążenia.

Matryca z żywicy termoutwardzalnej

Żywica wiąże wzmocnienie z włókna szklanego z gotowym panelem i tworzy otaczającą matrycę. Wybór żywicy można rozważyć biorąc pod uwagę wilgotność, warunki chemiczne i warunki pracy instalacji.

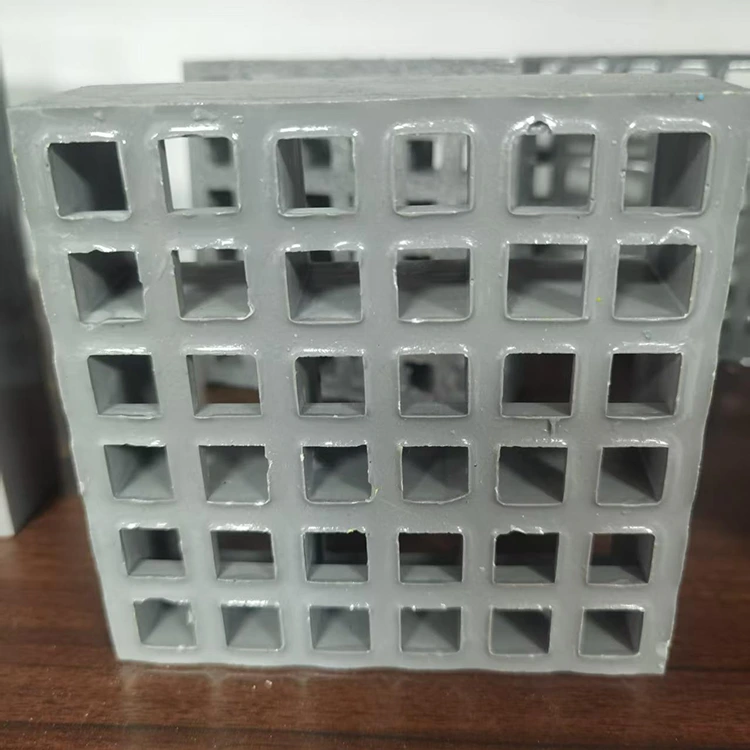

Otwórz profil siatki

Uformowane otwory umożliwiają przepływ wody, powietrza i światła przez panel. Dzięki temu podłoga z otwartą kratką jest przydatna w obszarach, w których w układzie podłogi należy uwzględnić stojącą wodę, drenaż lub wentylację.

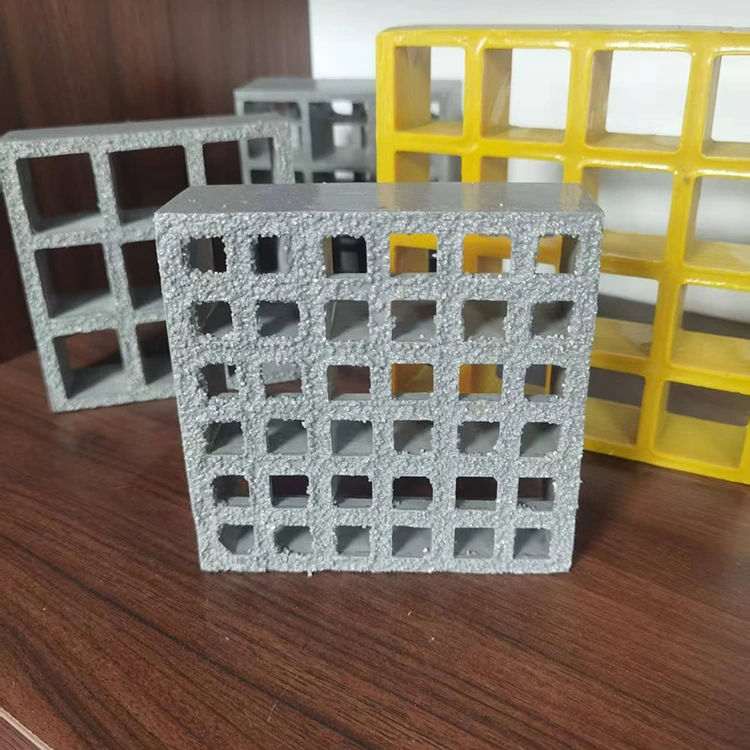

Formowane wykończenie powierzchni

Powierzchnię antypoślizgową można zastosować tam, gdzie powierzchnia do chodzenia może zostać zamoczona lub zanieczyszczona cieczami. Należy wybrać odpowiednią specyfikację powierzchni zgodnie z rzeczywistym środowiskiem pracy i wymaganiami instalacyjnymi.

Zastosowania w budownictwie i infrastrukturze

Konstrukcja Formowana krata z włókna szklanego FRP może być wytwarzana w różnych komponentach w ramach projektu budowlanego lub infrastrukturalnego. Ten sam podstawowy format paneli można zastosować w obszarach dostępu, sekcjach drenażowych i konstrukcjach konserwacyjnych, przy czym ostateczna grubość, siatka i wymiary są dobierane w zależności od instalacji.

Typowe zastosowania obejmują:

· Budowanie platform usługowych

· Odwodnienia i pokrywy rowów

· Stopnie schodów

· Obszary dostępu do sprzętu

· Pomieszczenia gospodarcze

· Konstrukcje uzdatniania wody

· Podesty dachowe i konserwacyjne

· Piętra budynków przemysłowych

· Wentylowane powierzchnie podłogowe

· Odcinki dostępne dla pieszych

W przypadku projektów obejmujących kilka lokalizacji rusztów zastosowanie spójnego systemu materiałów może również uprościć specyfikację i produkcję, pod warunkiem, że warunki obciążenia i podparcia są odpowiednie dla wybranego panelu.

Specyfikacja kraty w oparciu o warunki obciążenia i podparcia

Grubości kraty i rozmiaru oczek nie należy wybierać na podstawie samych wymiarów panelu. Oczekiwane obciążenie, rozpiętość podpór i rozmieszczenie podpór mają bezpośredni wpływ na wymaganą specyfikację, szczególnie w przypadku podestów, podłóg dostępowych i pokryw poddawanych regularnemu ruchowi pieszemu lub obciążeniom sprzętu.

Praktyczna sekwencja specyfikacji to:

Zastosowanie → Obciążenie → Rozpiętość podparcia → Otwór siatki → Grubość → Żywica → Rozmiar panelu

Na przykład chodnik konserwacyjny podparty w stosunkowo krótkich odstępach czasu może wymagać innej konfiguracji paneli niż pokrywa wykopu lub platforma przemysłowa o dłuższej niepodpartej rozpiętości. Jako konfigurację referencyjną można zastosować typową siatkę o wymiarach 38 × 38 mm, natomiast w podanym asortymencie produktów dostępne są grubości 25 mm, 30 mm, 38 mm, 40 mm i 50 mm.

Ostateczny wybór należy sprawdzić przed rozpoczęciem produkcji pod kątem rzeczywistego obciążenia, rozpiętości, rozmieszczenia podpór i obowiązujących wymagań projektowych.

Dostępne konfiguracje krat

Dostawa paneli i wykonanie projektu

Panele standardowe są przydatne, gdy dystrybutorzy lub wykonawcy muszą mieć w magazynie ruszty o typowych rozmiarach i dokończyć ostateczne cięcie na miejscu. Panele docięte projektowo mogą być bardziej odpowiednie, jeśli układ instalacji został już zdefiniowany i przed dostawą należy przygotować wiele otworów lub nieregularnych sekcji.

Yuruis może pracować z:

· Wymiary panelu

· Wymagania ilościowe

· Wymagania dotyczące siatki i grubości

· Rysunki konstrukcyjne

· Wymiary cięcia

· Specjalne wymagania dotyczące otwarcia

Szczegóły te są szczególnie istotne, gdy kratka musi być zamontowana wokół rur, kolumn, odpływów, fundamentów urządzeń lub innych stałych konstrukcji. Wymagania dotyczące cięcia i produkcji należy potwierdzić przed produkcją, aby dostarczone panele odpowiadały układowi montażu.

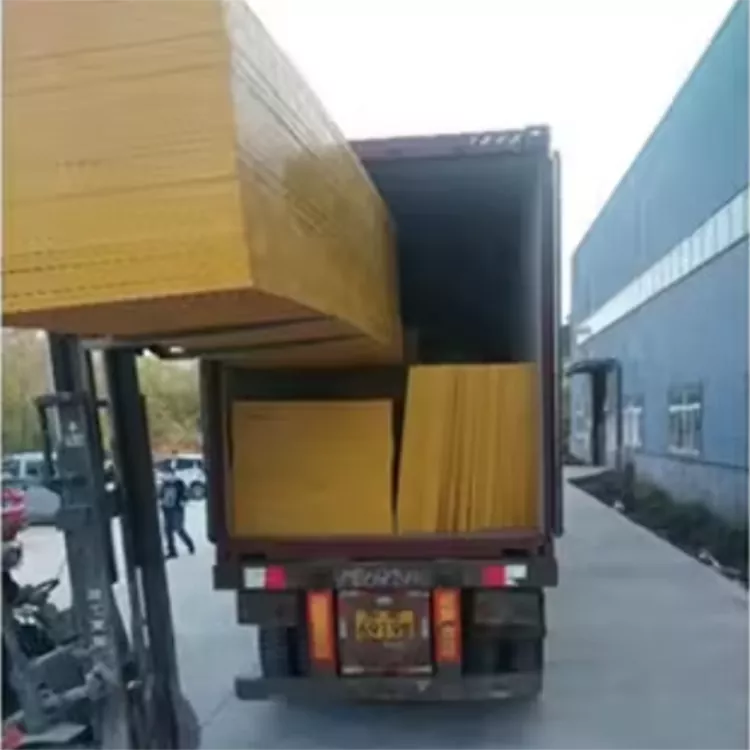

Informacje o dostawach dla projektów budowlanych

Yuruis dostarcza formowane kraty FRP o różnych grubościach, konfiguracjach oczek, kolorach i wymiarach paneli. Podana zdolność produkcyjna wynosi około 200 000 m² rocznie i obsługuje zarówno standardowe zamówienia paneli, jak i ilości specyficzne dla projektu.

W przypadku wyceny technicznej najbardziej przydatnymi informacjami projektowymi są zamierzone zastosowanie, wymiary panelu, otwór siatki, grubość, ilość, rozpiętość podpór i wszelkie dostępne rysunki konstrukcyjne. Szczegóły te stanowią bardziej wiarygodną podstawę dopasowania specyfikacji kraty niż wybór panelu wyłącznie na podstawie rozmiaru.

Jeżeli instalacja ma określone otwory, nietypowe kształty paneli lub specjalne wymagania dotyczące cięcia, można zapoznać się z rysunkami lub szkicami wymiarowymi wraz z wymaganą ilością i warunkami dostawy.

Wsparcie specyfikacji kratek budowlanych FRP

W przypadku projektu budowlanego lub infrastrukturalnego odpowiednia specyfikacja kraty zależy od tego, w jaki sposób panel zostanie faktycznie zamontowany i obciążony. Yuruis może przejrzeć dostępne informacje o projekcie i pomóc w określeniu odpowiednich siatek, grubości, wymiarów paneli i wymagań produkcyjnych przed rozpoczęciem produkcji.

Jeśli projekt posiada już rysunek konstrukcyjny lub zdefiniowany harmonogram paneli, dostarczenie tych dokumentów wraz z wymaganą ilością i rozpiętością podpór może sprawić, że specyfikacja i proces wyceny będą bardziej precyzyjne.

Poproś o wycenę kraty dostosowanej do konkretnego projektu

Wyślij swój rysunek konstrukcyjny, wymiary panelu lub wymagania projektowe do Yuruis. Następnie można sprawdzić wymaganą siatkę, grubość, wymiary cięcia i ilość w zależności od zamierzonej instalacji.
