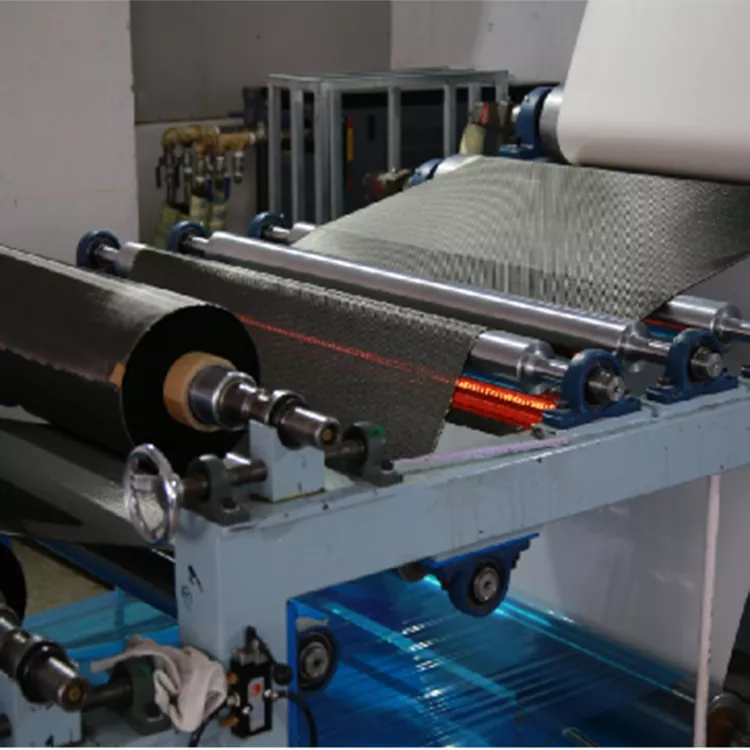

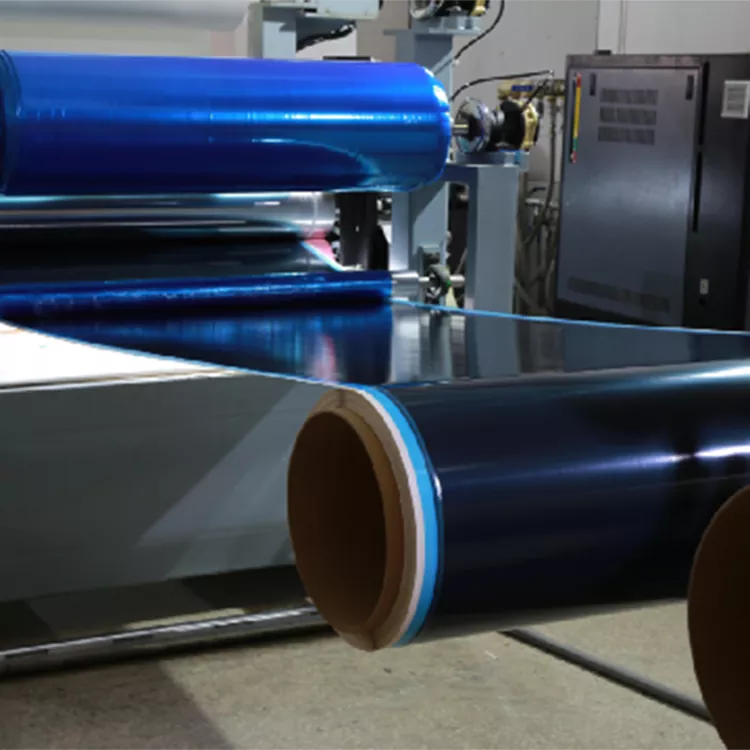

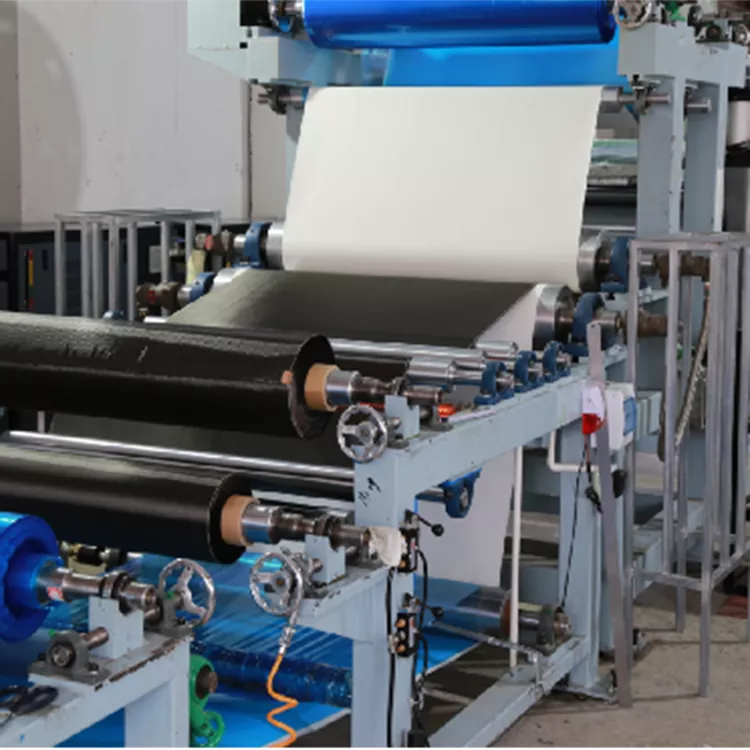

3K UD i dwukierunkowa tkanina prepregowa z włókna węglowego

3K UD i dwukierunkowa tkanina prepregowa z włókna węglowego łączy wzmocnienie z włókna węglowego 3K z wstępnie impregnowaną matrycą żywiczną w dwóch różnych układach włókien. Konstrukcja UD koncentruje włókna ciągłe głównie w jednym kierunku, podczas gdy konstrukcja dwukierunkowa zapewnia wzmocnienie w dwóch głównych kierunkach. Wybór pomiędzy nimi związany jest przede wszystkim ze ścieżką obciążenia, strukturą laminatu i geometrią gotowej części kompozytowej.

Dla producentów kompozytów to rozróżnienie jest ważniejsze niż samo oznaczenie 3K. Komponent o dominującym obciążeniu rozciągającym, zginającym lub osiowym może zyskać na laminatie zbudowanym wokół określonego kierunku włókien, podczas gdy panel lub powłoka poddana obciążeniom w dwóch kierunkach może wymagać bardziej zrównoważonego układu zbrojenia.

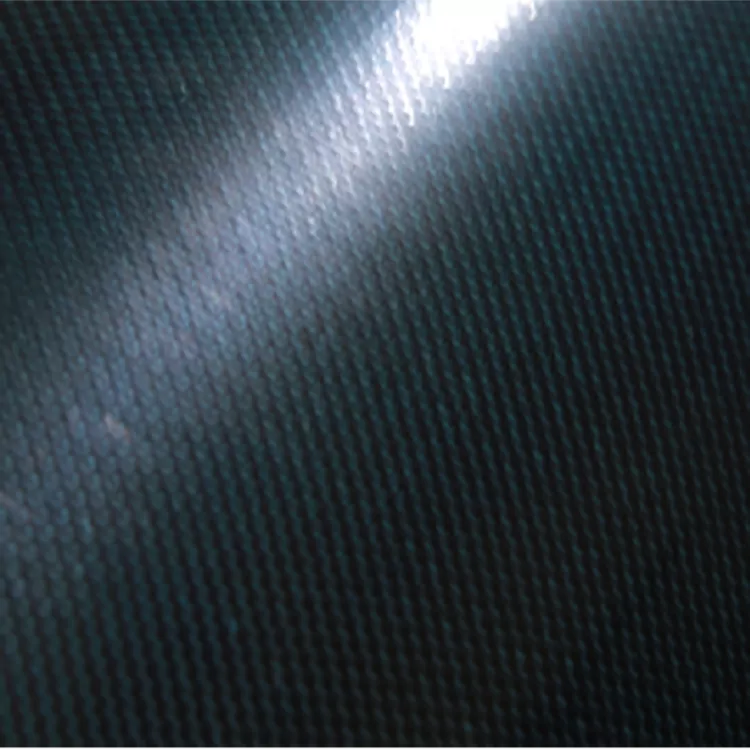

Konstrukcja światłowodowa UD i dwukierunkowa

W konstrukcji UD ciągłe włókna węglowe skupiają się głównie w jednym kierunku. Dzięki temu materiał ten nadaje się na komponenty, dla których projekt inżynieryjny przewiduje wyraźną ścieżkę obciążenia pierwotnego, takie jak wały, belki, pręty i wydłużone sekcje konstrukcyjne.

Konstrukcja dwukierunkowa zapewnia wzmocnienie w dwóch głównych kierunkach. Można to rozważyć w przypadku paneli, pokryw, obudów i innych komponentów, w których laminat musi przenosić obciążenia w dwóch osiach, a nie głównie w jednym kierunku.

Układ włókien sam w sobie nie decyduje o wydajności gotowej części. Gatunek włókna, jego udział objętościowy, układ żywicy, orientacja laminatu, liczba warstw, warunki konsolidacji i utwardzania – wszystko to wpływa na końcowe właściwości kompozytu.

Co oznacza 3K?

Oznaczenie 3K odnosi się do kabla z włókna węglowego zawierającego około 3000 pojedynczych włókien. Opisuje rozmiar wiązki włókien, a nie konkretny stopień wytrzymałości.

Dlatego przy wyborze materiału należy wziąć pod uwagę 3K wraz z gatunkiem włókna węglowego, systemem żywic i konstrukcją wzmacniającą. Kabel 3K można stosować w różnych architekturach laminatów, a końcowe właściwości kompozytu zależą od tego, jak zbrojenie jest zorientowane, skonsolidowane i utwardzone.

To rozróżnienie jest szczególnie istotne przy porównywaniu materiałów UD i materiałów dwukierunkowych. Oznaczenie 3K identyfikuje wiązkę włókna, natomiast konstrukcja UD, czyli konstrukcja dwukierunkowa, opisuje sposób rozmieszczenia wzmocnienia w prepregu.

Informacje o materiale

Wybór kierunku światłowodu

W przypadku 3K UD i dwukierunkowej tkaniny prepregowej z włókna węglowego pierwszym praktycznym pytaniem jest to, w jaki sposób gotowy komponent wytrzyma swoje obciążenie. Wzmocnienie należy tak ułożyć, aby laminat dostarczał materiału tam, gdzie wymaga tego projekt, zamiast wybierać konstrukcję UD lub dwukierunkową bazującą wyłącznie na wyglądzie tkaniny.

Budowa UD

Zbrojenie UD jest powszechnie uwzględniane w przypadku wałów, prętów, belek i innych wydłużonych części o określonym kierunku obciążenia głównego. Dodatkowe warstwy pozaosiowe można włączyć do laminatu, gdy element wymaga również wzmocnienia w kierunkach drugorzędnych.

Konstrukcja dwukierunkowa

Wzmocnienie dwukierunkowe można rozważyć w przypadku paneli, pokryw, obudów i innych części, w których wymagania dotyczące obciążeń lub sztywności rozciągają się w dwóch głównych kierunkach. Rzeczywista równowaga pomiędzy obydwoma kierunkami zależy od konstrukcji materiału i rozkładu laminatu.

Projekt laminatu

Konstrukcję prepregu należy oceniać jako część całego laminatu, a nie jako izolowany arkusz. Orientacja włókien, kolejność warstw, grubość, zawartość żywicy i warunki konsolidacji wpływają na sposób przenoszenia obciążeń przez gotowy kompozyt.

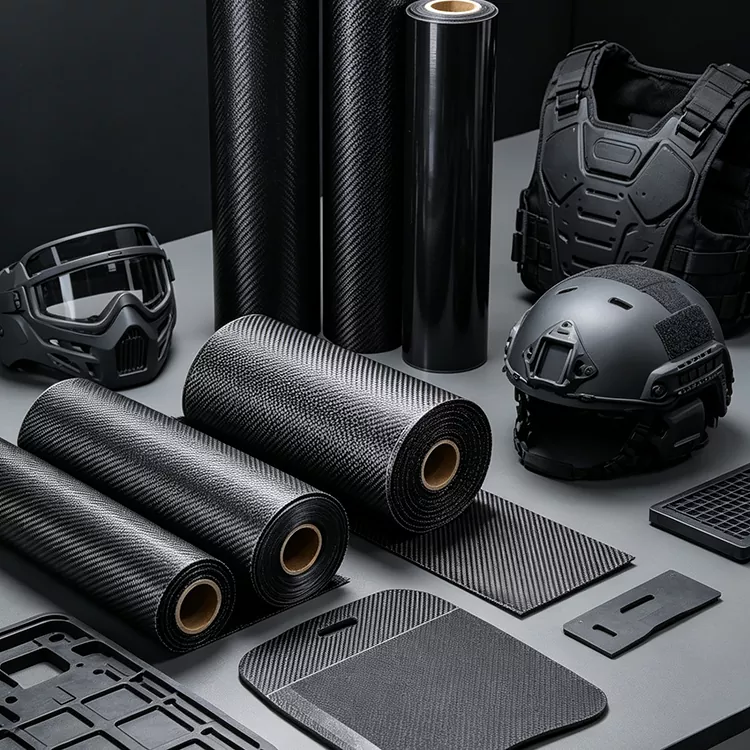

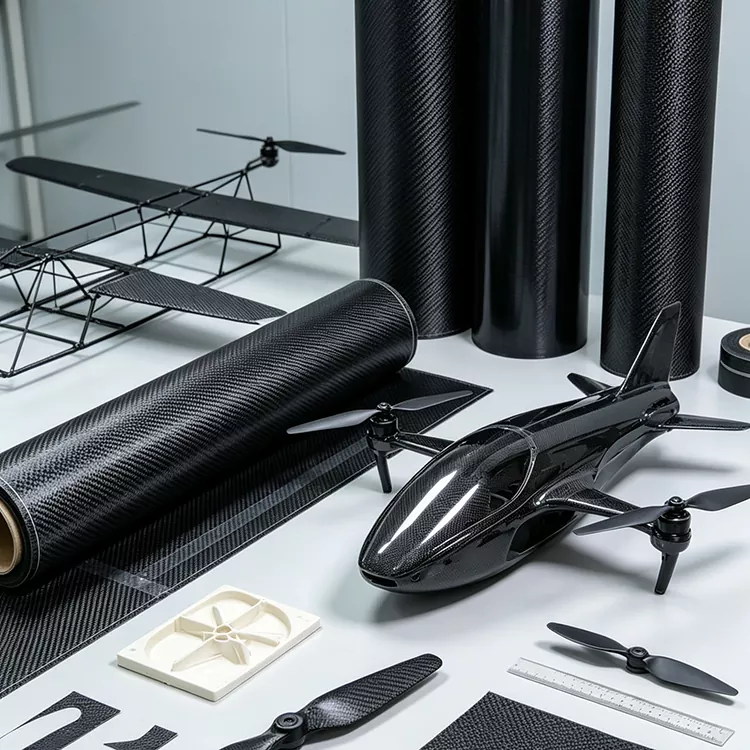

Typowe zastosowania

Materiał można stosować w przypadku elementów kompozytowych, gdzie wymagane jest wzmocnienie kierunkowe i kontrolowana zawartość żywicy. Odpowiednia konstrukcja zależy od geometrii części, stanu obciążenia, metody formowania i wymaganej grubości laminatu.

Sprzęt sportowy

Materiał może być stosowany w lekkich konstrukcjach sportowych, gdzie sztywność, zachowanie zmęczeniowe i masa są ważnymi czynnikami projektowymi. Potencjalne zastosowania obejmują trzonki golfowe, elementy rowerów, konstrukcje rakiet, wiosła i inne formowane części kompozytowe.

Komponenty samochodowe

Zastosowania motoryzacyjne mogą obejmować lekkie panele, elementy wzmacniające, wybrane części konstrukcyjne i komponenty zorientowane na wydajność. Konstrukcję UD można rozważyć tam, gdzie część ma zdefiniowaną główną ścieżkę obciążenia, natomiast można zastosować zbrojenie dwukierunkowe, gdy wymagane jest podparcie w dwóch osiach.

Przemysłowe części kompozytowe

Zastosowania przemysłowe mogą obejmować panele, obudowy, wsporniki, belki, pręty i lekkie komponenty sprzętu. Preferowana konstrukcja zależy od tego, czy element ma dominujący kierunek obciążenia, czy też wymaga zbrojenia w wielu kierunkach.

Sprzęt elektroniczny

W przypadku wybranych obudów sprzętu i elementów konstrukcyjnych włókno węglowe może zapewnić niską wagę i wsparcie konstrukcyjne. Ponieważ włókno węglowe przewodzi prąd elektryczny, w ramach kompletnego projektu zespołu należy uwzględnić izolację elektryczną i wymagania elektromagnetyczne.

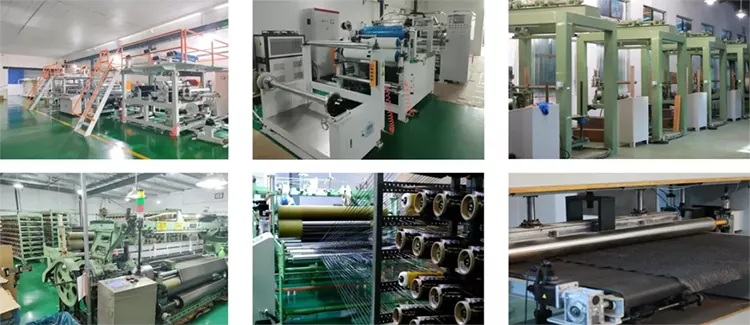

Wybór materiału przed produkcją

W przypadku nowego projektu złożonego materiał powinien być określony zgodnie z komponentem i procesem produkcyjnym, a nie samą nazwą produktu. Ważne informacje obejmują wymaganą konstrukcję włókien, system żywicy, szerokość, grubość, harmonogram laminatu i metodę formowania.

W przypadku części UD należy określić główny kierunek włókien wraz z wymaganym wzmocnieniem poza osią. W przypadku części dwukierunkowych należy potwierdzić wymagany bilans zbrojenia i orientację warstw. Szczegóły te pomagają określić, czy specyfikacja materiału jest zgodna z zamierzoną ścieżką obciążenia.

Wymagania dotyczące żywicy należy również potwierdzić przed rozpoczęciem produkcji. Ponieważ jest to materiał typu prepreg, układ żywicy i zawartość żywicy wpływają na warunki obsługi, przechowywania, formowania i utwardzania. Jeżeli materiał jest integrowany z istniejącym procesem produkcyjnym, jako odniesienie można wykorzystać aktualne parametry przetwarzania klienta lub specyfikację materiału.

Często zadawane pytania

Co to jest prepreg z włókna węglowego 3K UD?

Jest to prepreg wykorzystujący wzmocnienie z włókna węglowego 3K ułożone głównie w jednym kierunku i połączone z matrycą żywiczną przed formowaniem. Nadaje się do części kompozytowych, gdzie zbrojenie musi podążać za określonym kierunkiem obciążenia.

Jaka jest różnica między UD a dwukierunkowym włóknem węglowym?

UD umieszcza większość ciągłych włókien wzdłuż jednego głównego kierunku. Konstrukcja dwukierunkowa zapewnia wzmocnienie w dwóch głównych kierunkach. Wybór zależy od warunków obciążenia, geometrii części i konstrukcji laminatu gotowego elementu.

Czy materiał zawiera już żywicę?

Tak. Jest to materiał prepreg, co oznacza, że ​​wzmocnienie z włókna węglowego zostało już połączone z matrycą żywiczną. Konkretny system żywic i zawartość żywicy należy potwierdzić dla wybranej specyfikacji.

Czy 3K to to samo, co klasa wytrzymałości?

Nr 3K opisuje przybliżoną liczbę włókien w kablu z włókna węglowego. Ostateczna wydajność kompozytu zależy również od gatunku włókna, układu żywicy, udziału objętościowego włókien, orientacji laminatu i warunków utwardzania.

Czy materiał można dostosować?

Tak. Yuruis zapewnia produkcję na zamówienie i może omówić niestandardowy rozmiar, szerokość i inne wymagania projektowe zgodnie z zamierzonym zastosowaniem i procesem produkcyjnym.

W jakich branżach wykorzystuje się tego typu prepregi?

Zastosowania mogą obejmować sprzęt sportowy, komponenty samochodowe i przemysłowe części kompozytowe. Wybrane konstrukcje sprzętu elektronicznego mogą również wykorzystywać kompozyty z włókna węglowego, jeśli wymagania materiałowe i elektryczne są zgodne z zastosowaniem.

Jakie informacje powinienem podać, prosząc o wycenę?

Podanie wymaganej szerokości, grubości, budowy włókien, zapotrzebowania na żywicę, zastosowania, metody formowania i szacunkowej ilości pomoże określić odpowiednią specyfikację. W przypadku części konstrukcyjnych przydatny może być również rysunek lub zestawienie laminatu w celu potwierdzenia wymaganej orientacji włókien.
